Detta är ett samarbete med Bilstereohörnan i Västerås, Sonax, och Tudor. Syftet med projektet är att hålla bilen förhållandevis clean, med ett ljudsystem som ska låta snyggt :) Målet för 2015 är en topp-3 placering i SM inom SQ - Master Unlimited.

Pontaaa

77 Följare
143 801 Visningar
Uppdaterades senast 2 juni 2015

Alla inlägg Ägarens inlägg

Pontaaa

6 januari 2014 · 493 Inlägg

Vi kör väl på lite till direkt!

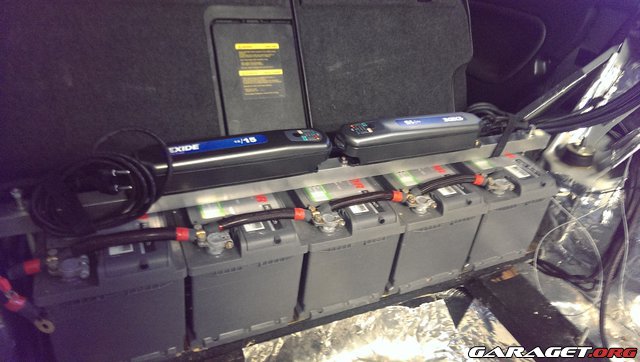

Jag har som tidigare nämnt i tråden några Exide 15Ampere laddare liggandes, 2st av dessa hade jag tänkt att montera i bilen.
Det blev till att modifiera kablaget lite, klippa och klistra. Det visade sig att det satt 2st jordkablar till samma kabelsko, och det satt något motstånd i ringkabelskon på den ena av jordkabeln i det tillhörande kablaget, så dessa skor fick återanvändas då det förmodligen fyller någon funktion

Såhär sitter de nu monterade. Sladdarna ska fixas till, inte klart! - OBS

Senast redigerat av Pontaaa (6 januari 2014)

Sponsor:
Bilstereohörnan - www.bilstereohornan.se
Tudor Batteries - www.tudor.se
Sonax Bilvård - www.sonax.se

Saab 9-3 Aero Coupe "EMMA - SQ Competition" (2001)

Saab 9-5 SC 2.0t Biopower "SQ-Budget" (2002)

Jockk3

6 januari 2014 · 1 426 Inlägg

blir ju snyggt som alltid bara komma hit och bygga min också då

_DamnIt R1 driver!

6 januari 2014 · 5 128 Inlägg

Jag måste se till att testlyssna på bilen när den är klar!!!

_DamnIt´s garage, bil & MC

Pontaaa

6 januari 2014 · 493 Inlägg

Jockk3 skrev:
blir ju snyggt som alltid bara komma hit och bygga min också då

Tack! Haha, ja hade jag tid över och inget att göra så hade det inte varit omöjligt

_DamnIt skrev:
Jag måste se till att testlyssna på bilen när den är klar!!!

Ja vi får ju hoppas att den spelar då Men det visar sig!

Sponsor:
Bilstereohörnan - www.bilstereohornan.se
Tudor Batteries - www.tudor.se
Sonax Bilvård - www.sonax.se

Saab 9-5 SC 2.0t Biopower "SQ-Budget" (2002)

Saab 9-3 Aero Coupe "EMMA - SQ Competition" (2001)

_DamnIt R1 driver!

6 januari 2014 · 5 128 Inlägg

Pontaaa skrev:
Jockk3 skrev:
blir ju snyggt som alltid bara komma hit och bygga min också då
Tack! Haha, ja hade jag tid över och inget att göra så hade det inte varit omöjligt

_DamnIt skrev:
Jag måste se till att testlyssna på bilen när den är klar!!!
Ja vi får ju hoppas att den spelar då Men det visar sig!

Får väl köra uppåt landet och tvinga den att spela...

_DamnIt´s garage, bil & MC

Pontaaa

9 januari 2014 · 493 Inlägg

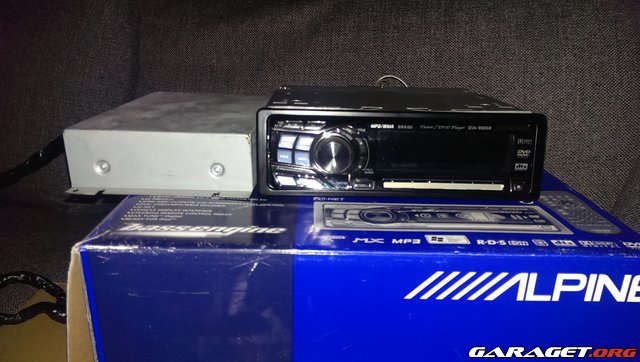

Fick hem min "nya" huvudenhet idag Ska bli kul att se vad denna har att bjuda på

Sponsor:
Bilstereohörnan - www.bilstereohornan.se
Tudor Batteries - www.tudor.se
Sonax Bilvård - www.sonax.se

Saab 9-3 Aero Coupe "EMMA - SQ Competition" (2001)

Saab 9-5 SC 2.0t Biopower "SQ-Budget" (2002)

Jockk3

9 januari 2014 · 1 426 Inlägg

Pontaaa skrev:
http://www1.garaget.org/gallery/images/74/73180/73180-05cbece4846381ba0a51d2aedecf030f.jpg
Fick hem min "nya" huvudenhet idag Ska bli kul att se vad denna har att bjuda på

vad äre modell ?

Senast redigerat av Jockk3 (9 januari 2014)

Pontaaa

9 januari 2014 · 493 Inlägg

Jockk3 skrev:
Pontaaa skrev:
http://www1.garaget.org/gallery/images/74/73180/73180-05cbece4846381ba0a51d2aedecf030f.jpg
Fick hem min "nya" huvudenhet idag Ska bli kul att se vad denna har att bjuda på
vad äre modell ?

DVA-9965R

Sponsor:
Bilstereohörnan - www.bilstereohornan.se
Tudor Batteries - www.tudor.se
Sonax Bilvård - www.sonax.se

Saab 9-5 SC 2.0t Biopower "SQ-Budget" (2002)

Saab 9-3 Aero Coupe "EMMA - SQ Competition" (2001)

Pontaaa

20 januari 2014 · 493 Inlägg

Jahapp! Vi kör en liten update då

I veckan som har varit så har jag jobbat lite med slutstegsskivorna, tänkte att det vore skönt att få färdigt skuffen så man kunde provspela snart. Som ni förmodligen inte kommer ihåg så plastades dessa upp tidigare, sen nu tog jag tag i grejorna och började klura på hur de skulle se ut osv. Tanken först var att endast lacka allting mattsvart.

Inte så festligt kanske.

Så jag la på lite matta, ser lite trevligare ut iallafall. Jag valde med flit att spara ändorna svarta då jag tyckte det gav en schysst kontrast.

Här är den stora skivan där säkringshållare och relän m.m ska sitta. Fläktarna fästes med m4 skruv, brickor och mutter.

Slutstegen sitter monterade på samma sätt, något distanserade från skivan för att möjliggöra ett godtyckligt luftflöde.

Här sitter stegen monterade, likaså särkingshållare, relän och fläktkontroll. Allt sitter fäst på samma sätt med genomgående m4 och mutter.

Säkringshållarna till den "lilla elektroniken" inköptes på biltema, dock var locken repiga och det satt något rött kladd på dem så dessa våtslipades ner och polerades.

Sen började jag spåna på hur strömkablage skulle fästas i hållaren och det blev på detta sättet, samma variant kör jag till reläerna osv.

Sen går vi vidare till nästa slutstegsskiva, där sitter stegen monterade med skruv från undersidan, sen blir det mutter från ovansidan. Anledningen är att skivan sitter "permanent monterad", så det blir lättast att plocka bort stegen på detta sätt om det skulle behövas.

Sen provmonterade jag grejorna.

Det ska plockas ur igen för att färdigställa lite kabeldragning bara.

Sen vidare till något annat, och det blev att klura ut hur laddarna ska säkras av. Den vänstra säkringshållaren i bild är dock till inkommande strömkabel från främre batteri, OBS INTE FÄRDIGT, kommer se bra ut när det är klart, hoppas jag! Hållaren i mitten kommer säkra av laddarna och ljudprocessorn.

Något sådant blir det väl, måste bara "göra om göra rätt" med kablaget då det inte var tänkt såhär från början.

Nu får vi se om det blir något gjort i veckan, skolan har dragit igång så jag kommer nog ta det lite piano. Är bilen inte helt klar till Elmia så är det som det är, men vad tusan, det är 3 månader kvar Jag oroar mig mest över dokumentationen då jag har fleraaaa hundra bilder att städa och välja underlag ifrån.

Senast redigerat av Pontaaa (20 januari 2014)

Sponsor:
Bilstereohörnan - www.bilstereohornan.se
Tudor Batteries - www.tudor.se
Sonax Bilvård - www.sonax.se

Saab 9-5 SC 2.0t Biopower "SQ-Budget" (2002)

Saab 9-3 Aero Coupe "EMMA - SQ Competition" (2001)

rasurbo

20 januari 2014 · 818 Inlägg

Ser riktigt bra ut!

Pontaaa

21 januari 2014 · 493 Inlägg

rasurbo skrev:
Ser riktigt bra ut!

Tack!

Sponsor:
Bilstereohörnan - www.bilstereohornan.se
Tudor Batteries - www.tudor.se
Sonax Bilvård - www.sonax.se

Saab 9-3 Aero Coupe "EMMA - SQ Competition" (2001)

Saab 9-5 SC 2.0t Biopower "SQ-Budget" (2002)

Pontaaa

21 januari 2014 · 493 Inlägg

Var förbi garaget ett par timmar idag då jag var nyfiken att se hur jag skulle kunna lösa inkoppling av laddarna. Såhär blev resultatet, vilket jag tror duger? Kommer bättre helhetsbilder när de sitter på plats i bilen, så blir det mer uppenbart varför kablarna sitter som de gör osv.

Sponsor:
Bilstereohörnan - www.bilstereohornan.se
Tudor Batteries - www.tudor.se
Sonax Bilvård - www.sonax.se

Saab 9-5 SC 2.0t Biopower "SQ-Budget" (2002)

Saab 9-3 Aero Coupe "EMMA - SQ Competition" (2001)

Pontaaa

28 januari 2014 · 493 Inlägg

Det blev en lugn helg för en gångs skull, så det blev inget gjort i garaget. Jag var dock förbi ett par timmar idag på eftermiddagen och fixade i ordning lite kablage som skulle fästas upp på baksidan av slutstegsskivan där fläktarna sitter, så jag sedan skulle kunna montera den "permanent" igen och göra färdigt alla andra kablar

Här är min "fanmate" som jag kan ställa ner spänningen lite till fläktarna med. Kablaget sitter med en kontakt som jag "rivit" upp i två olika delar, en som går till fläktarna(den som är klädd med strumpa och krympslang), den andra delen ska sedan till relä och jord så jag kan styra fläktarna manuellt. Det är ej klart på bilden men jag ville förklara hur det fungerar innan jag går vidare

Dessa bilder visa det färdiga kablaget på baksidan av skivan. Kablage till fläktarna delar upp sig, och jordkablage från slutsteg dyker ner här på baksidan också för att sedan gå vidare mot batterierna. Mer bilder på kabeldragning kommer när jag har kommit lite längre

Sponsor:
Bilstereohörnan - www.bilstereohornan.se
Tudor Batteries - www.tudor.se
Sonax Bilvård - www.sonax.se

Saab 9-5 SC 2.0t Biopower "SQ-Budget" (2002)

Saab 9-3 Aero Coupe "EMMA - SQ Competition" (2001)

Timmie123

4 februari 2014 · 170 Inlägg

fan vad grymt det ser ut! vilka träffar ser man dig på i sommar? kolla gärna in mitt ljudprojekt i min 9-3:a aero:)

Mvh Timmie ljudbyggarN Jourdan

Buick Roadmaster Estate Wagon (1992)

DeSoto FireFlite "Pråmen" (1956)

Saab 9-3 Aero "Jourdan Edition" (2000)

Oldsmobile cutlass supreme "olds"

Pontaaa

5 februari 2014 · 493 Inlägg

Timmie123 skrev:
fan vad grymt det ser ut! vilka träffar ser man dig på i sommar? kolla gärna in mitt ljudprojekt i min 9-3:a aero:)

Tack du, kul att höra

Jag har inte planerat något speciellt, utan det blir främst tävlingar som arrangeras i samband med bilstereoförbundet som prioriteras som det känns nu, sen får vi se vad som hinns med där i mellan

Sponsor:
Bilstereohörnan - www.bilstereohornan.se
Tudor Batteries - www.tudor.se
Sonax Bilvård - www.sonax.se

Saab 9-3 Aero Coupe "EMMA - SQ Competition" (2001)

Saab 9-5 SC 2.0t Biopower "SQ-Budget" (2002)

Timmie123

6 februari 2014 · 170 Inlägg

Pontaaa skrev:
Timmie123 skrev:
fan vad grymt det ser ut! vilka träffar ser man dig på i sommar? kolla gärna in mitt ljudprojekt i min 9-3:a aero:)
Tack du, kul att höra

Jag har inte planerat något speciellt, utan det blir främst tävlingar som arrangeras i samband med bilstereoförbundet som prioriteras som det känns nu, sen får vi se vad som hinns med där i mellan

hoppas det går bra för dig:D hade varit kul o höra hur det låter:D ser fram imot de:D

Mvh Timmie ljudbyggarN Jourdan

DeSoto FireFlite "Pråmen" (1956)

Buick Roadmaster Estate Wagon (1992)

Oldsmobile cutlass supreme "olds" (1973)

Oldsmobile cutlass supreme "olds"•Saab 9-3 Aero "Jourdan Edition"

Pontaaa

15 februari 2014 · 493 Inlägg

Hej!
Senast så var det utlovat vidare bilder på kabeldragning, men det får vänta någon dag till då de sista bitarna på det planet håller på att falla på plats nu här i dagarna. I veckan har jag kommit igång lite med dörrsidorna dock, så här kommer en update på det!

Såhär såg det ut efter att jag hade klätt av originalvinylen och kapat upp lite där högtalaren ska sitta. Dörren var oförskämt lätt att klä av, och det mjuka lagret mellan dörr och vinyl följde med på en gång på så gott som hela dörren enligt bild!

Sen så sågade jag ut en baffel i MDF, och måttade in den med hjälp av aluringen som ska spänna över högtalaren, baffeln fästes först med smältlim och sedan plastades det lite (ska självklart stadgas mer i senare skede).

Sen var det lite pilljobb med aluringarnar då de har samma diameter som högtalaren, så hamnade skruvhålen mitt i kanten på ringen, vilket gjorde att jag bokstavligt talat fick "gröpa" ur dem med en borrmaskin(inga lyxverktyg här) från baksidan så att skruvarna kunde kilas på plats. (Gallret kommer sedan klippas så det kan träs över skallarna).

Sen så preparerades högtalare + aluring så det skulle gå att spackla emot dem med glasfiberspackel vilket jag ansåg var smidigare än att göra en försänkt baffel från början, dels pga utrymmesskäl och dels pga brist på verktyg.

Dubbelhäftande tejp användes som distans som ska motsvara vinylen, så spacklet lades upp till dess kant vilket var en smidig referenspunkt.

Sådär ja! Nu syns iallafall de tänkta linjerna litegrann Bägga dörrsidorna ligger i samma fas, vi får se när jag jobbar vidare med dem Det var allt för nu!

Sponsor:
Bilstereohörnan - www.bilstereohornan.se
Tudor Batteries - www.tudor.se
Sonax Bilvård - www.sonax.se

Saab 9-5 SC 2.0t Biopower "SQ-Budget" (2002)

Saab 9-3 Aero Coupe "EMMA - SQ Competition" (2001)

Pontaaa

18 februari 2014 · 493 Inlägg

Fick hem lite godis idag Ser ganska oskyldigt ut när magneten kikar fram på bilden men det ska bli riktigt kul att köra igång dem till resten av systemet ESX QE-1524

Senast redigerat av Pontaaa (18 februari 2014)

Sponsor:
Bilstereohörnan - www.bilstereohornan.se
Tudor Batteries - www.tudor.se
Sonax Bilvård - www.sonax.se

Saab 9-5 SC 2.0t Biopower "SQ-Budget" (2002)

Saab 9-3 Aero Coupe "EMMA - SQ Competition" (2001)

Pontaaa

19 februari 2014 · 493 Inlägg

Up and running

Kabeldragning osv är klar(vad jag kommer på just nu), ska försöka knåpa ihop en update tror jag

Sponsor:
Bilstereohörnan - www.bilstereohornan.se
Tudor Batteries - www.tudor.se
Sonax Bilvård - www.sonax.se

Saab 9-5 SC 2.0t Biopower "SQ-Budget" (2002)

Saab 9-3 Aero Coupe "EMMA - SQ Competition" (2001)

Pontaaa

20 februari 2014 · 493 Inlägg

Då kör vi, vi börjar framifrån.

Huvudenheten består kort och gott av en spelare och en separat power supply unit(PSU), dessa två förbinds med ett kablage, som ansluts till B+, tändningsström och jord som vilken stereoapparat som helst. Då jag ville ha en smidig lösning som jag bara kunde plugga in i bilens originalkablage så införskaffade jag mig då en lös ISO-kontakt som jag sedan lödde ihop med stereokablaget.

På bilden här syns den kontakten längst bort, sedan så sitter det en originalsäkring till spelaren på 7.5A som säkrar av B+, jag lade även till ytterligare en 7.5A säkring vars kablage löddes fast på B+ på kretskortet inne i den där gråa klumpen(för att få allting samlat), detta för att jag inte ville ha tändningström till apparaten, utan jag monterade istället en strömbrytare så jag kan slå av och på spelaren manuellt, så tändningen ej behöver vara på för att kunna spela. Kablarna till switchen ses vandra iväg ut ur bild. (Anledningen att det ej går att koppla konstantström som på många andra apparater är att PSUn står och snurrar konstant då).

Strömbrytaren sitter monterad till höger under ratten i knähöjd.

PSUn sitter fastbultad på det utrymmet där bilens originalförstärkare har suttit en gång i tiden.

Här har vi kablaget på plats i bilen

Här är ytterligare en strömbrytare som styr fläktarna bak i skuffen som jag har visat tidigare. Den bryter remote out från ljudprocessorn(HUn startar processorn med sin remote, processorn startar sedan slutsteg och fläktar).

Här är alla kablar som är dragna under golvmattan. Många kablar ligger kvar sedan förra året, några har tillkommit under vintern. Dessa går upp över höger hjulhus och in i bagaget.

Mer bilder kommer när jag har tid
