Om du ska ha med magneten utåt så tar det ju mycket mer plats
Booyakasha!
Baslåde uträkning, ritnings hjälp !
Hade tänkt att ge mig i kasst med ett nytt baslåde bygge men tankarna står helt still, jag skall använda Audiotop Nemesis WN12.4D basar, 2 st till antalet. Bilen är Golf III med höjt bagage golv så max höjd på lådan är 380mm inkulderat basarna, max bredd på lådan är 940mm och max djup 420mm. Om basarna är uppåt eller bakåt spelar ingen roll men tänk på max måtten. Parametar på basen finns på www.audiotop.nu
Tanken: En låda med basarna spelandes in i lådan (korgarna utåt) och basreflex, Aeroport eller slotspelar ingen roll..
Någon som vill bespara mig hårslit och lite tid hade jag varit tacksam....
Senast redigerat av busfabror (16 juni 2009)
2009 : 1x12" och ca 1300watt = 142,6 (ESPL Skivan) 2 Första Placeringar
2010 : 153,4 db på Tävling hos Ljudbyggaren i HBG med "Black'n'Blue"
www.ljudbyggaren.se
2010 : 153,4 db på Tävling hos Ljudbyggaren i HBG med "Black'n'Blue"
www.ljudbyggaren.se
Ford Escort Cabriolet (1984)
Volvo V 70 XC Ocean Race "Den blåe" (2002)
Softis skrev:
Om du ska ha med magneten utåt så tar det ju mycket mer plats
Jepp...men de blir snyggare....
2009 : 1x12" och ca 1300watt = 142,6 (ESPL Skivan) 2 Första Placeringar
2010 : 153,4 db på Tävling hos Ljudbyggaren i HBG med "Black'n'Blue"
www.ljudbyggaren.se
2010 : 153,4 db på Tävling hos Ljudbyggaren i HBG med "Black'n'Blue"
www.ljudbyggaren.se
Volvo V 70 XC Ocean Race "Den blåe" (2002)
Ford Escort Cabriolet (1984)
2009 : 1x12" och ca 1300watt = 142,6 (ESPL Skivan) 2 Första Placeringar
2010 : 153,4 db på Tävling hos Ljudbyggaren i HBG med "Black'n'Blue"
www.ljudbyggaren.se
2010 : 153,4 db på Tävling hos Ljudbyggaren i HBG med "Black'n'Blue"
www.ljudbyggaren.se
Volvo V 70 XC Ocean Race "Den blåe" (2002)
Ford Escort Cabriolet (1984)
Drönirettab
19 juni 2009
· 21 761 Inlägg
busfabror skrev:
max djup 420mm. Om basarna är uppåt eller bakåt spelar ingen roll men tänk på max måtten.
Är 420 mm maxmåttet inklusive basarna?
Eller kan själva lådan vara 420 mm och sedan basarna utanpå (bakåt)?
Jag kan ju inte ge en byggritning, däremot förslag på lådvolym utifrån maxmåtten.
Senast redigerat av Drönirettab (19 juni 2009)
Drönirettab skrev:
busfabror skrev:
max djup 420mm. Om basarna är uppåt eller bakåt spelar ingen roll men tänk på max måtten.Är 420 mm maxmåttet inklusive basarna?
Eller kan själva lådan vara 420 mm och sedan basarna utanpå (bakåt)?
Jag kan ju inte ge en byggritning, däremot förslag på lådvolym utifrån maxmåtten.
Maxmått bakår inkl basarna = 450 mm
Mvh
Jonas
2009 : 1x12" och ca 1300watt = 142,6 (ESPL Skivan) 2 Första Placeringar
2010 : 153,4 db på Tävling hos Ljudbyggaren i HBG med "Black'n'Blue"
www.ljudbyggaren.se
2010 : 153,4 db på Tävling hos Ljudbyggaren i HBG med "Black'n'Blue"
www.ljudbyggaren.se
Ford Escort Cabriolet (1984)
Volvo V 70 XC Ocean Race "Den blåe" (2002)
Drönirettab
19 juni 2009
· 21 761 Inlägg
Det står 180 mm i "max rear depth" i produktbeskrivningen och det tolkar jag som inbyggnadsdjupet, i så fall får man räkna med kanske ytterligare 2 cm eller liknande med tanke på att basarna ska monteras utanpå lådan.
Har jag tolkat dig rätt att själva lådans yttermått får vara ca 940 x 380 x 450 mm (BxHxD) när basarna är monterade uppåt, och att yttermåttet får vara ca 940 x 580 x 250 mm när basarna är monterade bakåt?
Hemskt ledsen om jag verkar tjatig, men det är lite kortslutning i skallen just nu.
Drönirettab skrev:
Det står 180 mm i "max rear depth" i produktbeskrivningen och det tolkar jag som inbyggnadsdjupet, i så fall får man räkna med kanske ytterligare 2 cm eller liknande med tanke på att basarna ska monteras utanpå lådan.
Har jag tolkat dig rätt att själva lådans yttermått får vara ca 940 x 380 x 450 mm (BxHxD) när basarna är monterade uppåt, och att yttermåttet får vara ca 940 x 580 x 250 mm när basarna är monterade bakåt?
Hemskt ledsen om jag verkar tjatig, men det är lite kortslutning i skallen just nu.
De där med kortslutning i skallen behöver du inte be om ursäkt för....de e samma sak här....ha ha ha
Jag ska göra en skiss på hur jag tänkt mig själv....
2009 : 1x12" och ca 1300watt = 142,6 (ESPL Skivan) 2 Första Placeringar
2010 : 153,4 db på Tävling hos Ljudbyggaren i HBG med "Black'n'Blue"
www.ljudbyggaren.se
2010 : 153,4 db på Tävling hos Ljudbyggaren i HBG med "Black'n'Blue"
www.ljudbyggaren.se
Volvo V 70 XC Ocean Race "Den blåe" (2002)
Ford Escort Cabriolet (1984)

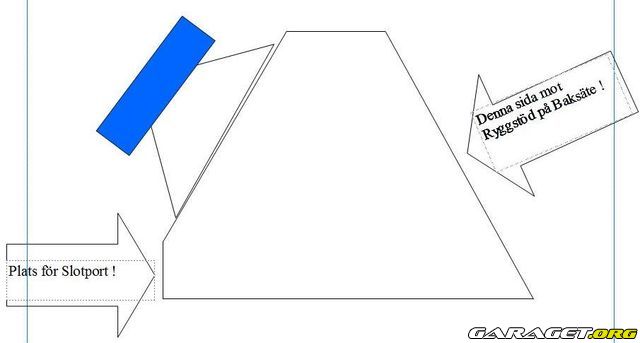

En Idé....
Tanken e såhär.....
OBS: Maxmått på botten blattan är 940x 550mm (pga servicelucka till batteri m.m.)
Senast redigerat av busfabror (19 juni 2009)
2009 : 1x12" och ca 1300watt = 142,6 (ESPL Skivan) 2 Första Placeringar
2010 : 153,4 db på Tävling hos Ljudbyggaren i HBG med "Black'n'Blue"
www.ljudbyggaren.se
2010 : 153,4 db på Tävling hos Ljudbyggaren i HBG med "Black'n'Blue"
www.ljudbyggaren.se
Ford Escort Cabriolet (1984)
Volvo V 70 XC Ocean Race "Den blåe" (2002)

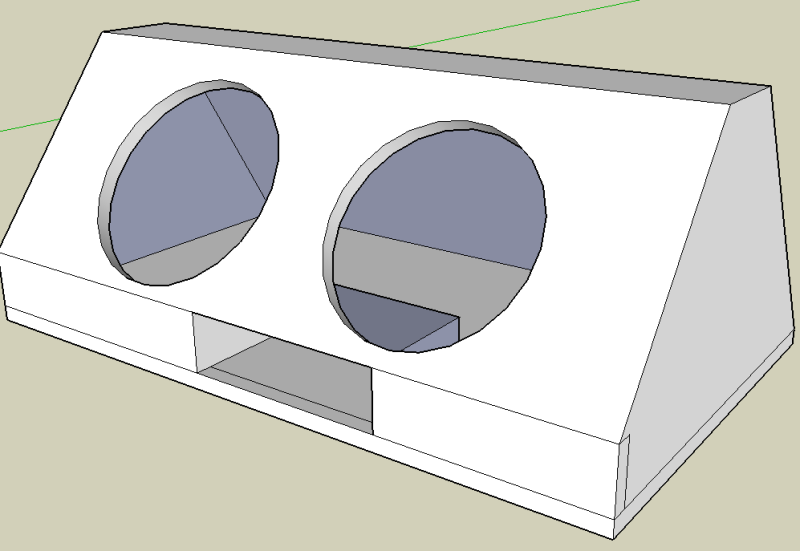

nått sånt (obs ej seriöst då jag inte vet liter, hur stor port etc etc...
Projekt tråd för golf bygget!!! http://www.garaget.org/forum/viewtopic.php?id=189311
Volvo 740 GLE "Banbil in progress" (1988)
Volvo 850 T5-R "Ground Zero" (1995)
Volvo 855 "T5-R" (1995)
Drönirettab
19 juni 2009
· 21 761 Inlägg
2009 : 1x12" och ca 1300watt = 142,6 (ESPL Skivan) 2 Första Placeringar
2010 : 153,4 db på Tävling hos Ljudbyggaren i HBG med "Black'n'Blue"
www.ljudbyggaren.se
2010 : 153,4 db på Tävling hos Ljudbyggaren i HBG med "Black'n'Blue"
www.ljudbyggaren.se
Ford Escort Cabriolet (1984)
Volvo V 70 XC Ocean Race "Den blåe" (2002)
Drönirettab
19 juni 2009
· 21 761 Inlägg
Är det möjligen så att Stickan även kan få fram volymen på sina skisser?
I så fall kan jag iof ge några olika bruttovolymförslag där jag har tagit hänsyn till porten (45 Hz avstämning), sedan kan Stickan ge lådmått.
Senast redigerat av Drönirettab (19 juni 2009)
98,875 liter baserat på 22mm material. (Man använder inget annat juh `)
EDIT; Givetvis försvinner volym när porten kommer in, men d vet juh "Batteri" om
Senast redigerat av Stickan (19 juni 2009)
Projekt tråd för golf bygget!!! http://www.garaget.org/forum/viewtopic.php?id=189311
Volvo 740 GLE "Banbil in progress" (1988)
Volvo 850 T5-R "Ground Zero" (1995)
Volvo 855 "T5-R" (1995)
Rickard-v
19 juni 2009
· 2 665 Inlägg
Golf R https://www.garaget.org/forum/viewtopic.php?id=328740
Kärlek växer inte på träd, den byggs i Tyskland!
Kärlek växer inte på träd, den byggs i Tyskland!
Volkswagen Tiguan 2,0 Tsi 4motion "R-Line Gti" (2013)
Stickan skrev:
http://i40.photobucket.com/albums/e217/ … rbror2.png
98,875 liter baserat på 22mm material. (Man använder inget annat juh
Hhhmm....kör idag en sådan bas i 100 liter med 6" aeroport 12 cm lång......vet ej vilken avstämning det ger men spelar högt på 48-49Hz....o minsta lilla längre eller kortare port så sänks det db mässigt...
Senast redigerat av busfabror (19 juni 2009)
2009 : 1x12" och ca 1300watt = 142,6 (ESPL Skivan) 2 Första Placeringar
2010 : 153,4 db på Tävling hos Ljudbyggaren i HBG med "Black'n'Blue"
www.ljudbyggaren.se
2010 : 153,4 db på Tävling hos Ljudbyggaren i HBG med "Black'n'Blue"
www.ljudbyggaren.se
Volvo V 70 XC Ocean Race "Den blåe" (2002)
Ford Escort Cabriolet (1984)
Rickard-v skrev:
Snygga ritningar, jämfört med mina på ett rutat papper.
22mm är väl inte nödvändigt!
19mm med massa stag blir starkare. Kolla på B&W matrix stagning. Finns ingen yta som är längre än 10cm utan stag tror jag.
22 spån, 19 mdf... men när man labbar med sisådär ett tiotal lådor så e d billigare med spån
Tro mig....!
Projekt tråd för golf bygget!!! http://www.garaget.org/forum/viewtopic.php?id=189311
Volvo 850 T5-R "Ground Zero" (1995)
Volvo 855 "T5-R" (1995)
Volvo 740 GLE "Banbil in progress" (1988)
Rickard-v
19 juni 2009
· 2 665 Inlägg
Påminner om min låda i golf mk3 jag nyligen sålde.
Men min är ju mkt mindre. 2x19L
Senast redigerat av Rickard-v (19 juni 2009)
Golf R https://www.garaget.org/forum/viewtopic.php?id=328740
Kärlek växer inte på träd, den byggs i Tyskland!
Kärlek växer inte på träd, den byggs i Tyskland!
Volkswagen Tiguan 2,0 Tsi 4motion "R-Line Gti" (2013)
Rickard-v skrev:
Påminner om min låda i golf mk3 jag nyligen sålde.
http://www1.garaget.org/archive/40/3987 … 173869.jpg
Men min är ju mkt mindre. 2x19L
Gullig fast biltema portar? , aj aj aj för luftflödet ;(
