Kopplingsschema biltemas ladd/oljetrykmätare LÖST!!!

Skriv svar
MolnbyPerformance
365 Inlägg
23 november 2010
Trådstartare
#1
Letar kopplings schema på dom så ja slipper ta isär och leta mig fram  vad som är vad

Bilder

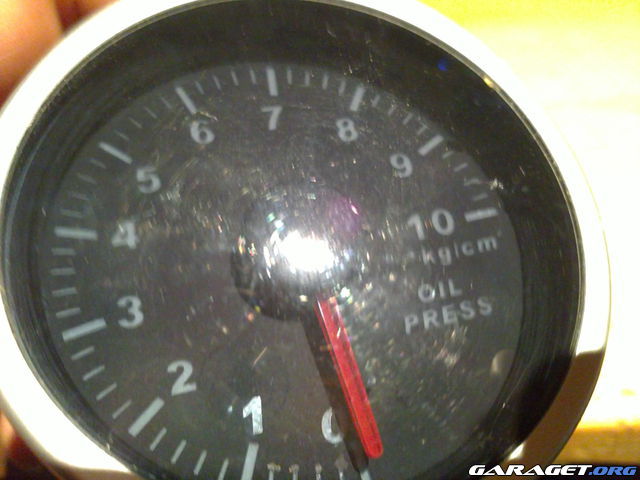

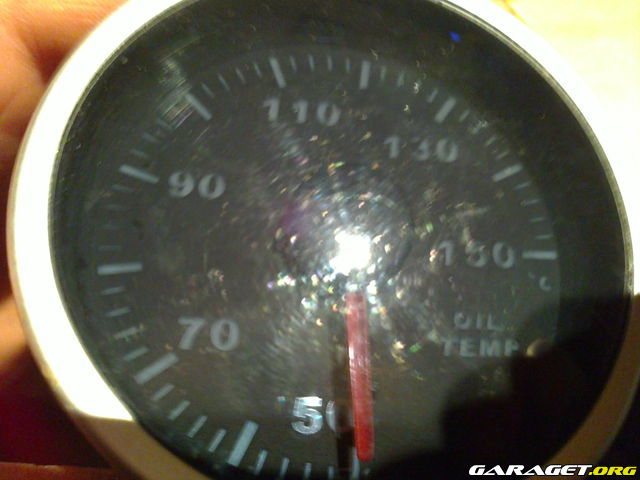

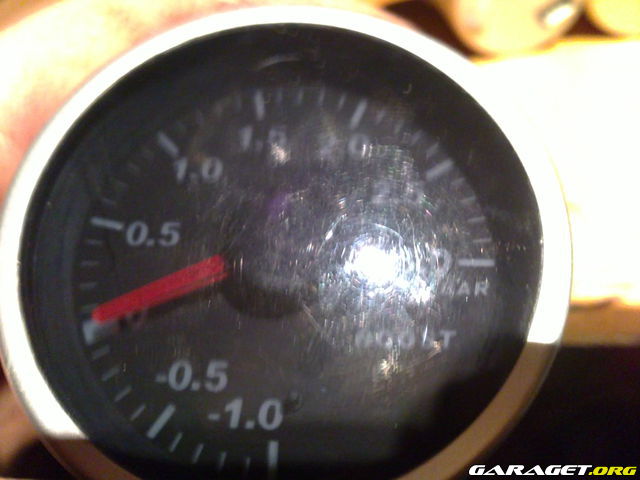

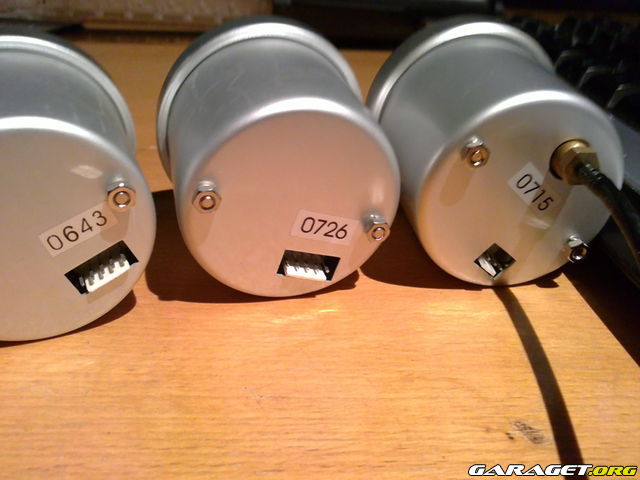

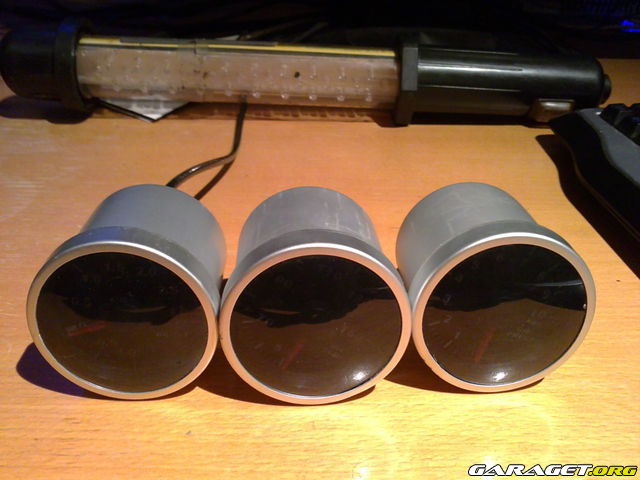

https://www1.garaget.org/gallery/archive/126133/1022173_ng9lfe.jpg
https://www1.garaget.org/gallery/archive/126133/1022175_e0uq3f.jpg
https://www1.garaget.org/gallery/archive/126133/1022176_i1p4qy.jpg
https://www1.garaget.org/gallery/archive/126133/1022178_pkz36w.jpg
https://www1.garaget.org/gallery/archive/126133/1022179_pbfrtn.jpg
Senast redigerat av ADiKO (6 februari 2011)
"inget är omöjligt- det omöjliga tar bara lite längre tid"
Volvo 945 tdic "Sotarn" (1993)
Volvo 745 Trionic 5 "Savon" (1992)
Volvo 745 TDS "Fnuffen" (1992)
Citera
105 Inlägg
23 november 2010
#2
Ser ut som ett par biltema tycker ja
Mitsubishi 3000GT "Twin Turbo" (1999)
Citera
MolnbyPerformance
365 Inlägg
23 november 2010
Trådstartare
#3
Har letat på feltema utan resultat. Kanske några gamla dem slutat sälja?
"inget är omöjligt- det omöjliga tar bara lite längre tid"
Volvo 945 tdic "Sotarn" (1993)
Volvo 745 Trionic 5 "Savon" (1992)
Volvo 745 TDS "Fnuffen" (1992)
Citera
MolnbyPerformance
365 Inlägg
23 november 2010
Trådstartare
#4
Hittade dem här  http://www.biltema.se/sv/Bil---MC/Bil-t … nstrument/

Endast oljetryckmätarn som såg likadan ut.

Kan de va dem?
"inget är omöjligt- det omöjliga tar bara lite längre tid"
Volvo 745 Trionic 5 "Savon" (1992)
Volvo 945 tdic "Sotarn" (1993)
Volkswagen Passat TDI "Tysken" (1998)
Citera
105 Inlägg
23 november 2010
#5
ja har ett uppsättning som e väldigt lika dom! o då ere just dom där 3 mätarna; ladd, olje-temp o olje-tryck och dom kommer från biltema. ja köpte mina för typ 2 år sen.. kan ju ha slutat sälja den serien..
Mitsubishi 3000GT "Twin Turbo" (1999)
Citera
MolnbyPerformance
365 Inlägg
23 november 2010
Trådstartare
#6
Då är de dom, men då återstår kopplingsschemat. läste pdf filen för oljetryck men stog ju bara färger på kablar men jag har inte några kablar bara kontakter.
"inget är omöjligt- det omöjliga tar bara lite längre tid"
Volvo 945 tdic "Sotarn" (1993)
Volvo 745 TDS "Fnuffen" (1992)
Volkswagen Passat TDI "Tysken" (1998)
Citera
MolnbyPerformance
365 Inlägg
20 december 2010
Trådstartare
#7
Nån som har liknade som kan kolla? smile
"inget är omöjligt- det omöjliga tar bara lite längre tid"
Volvo 945 tdic "Sotarn" (1993)
Volvo 745 TDS "Fnuffen" (1992)
Volvo 745 Trionic 5 "Savon" (1992)
Citera
723 Inlägg
31 januari 2011
#8
om det inte är försent så köpte jag temp och tryck mätare idag och i manualerna står det exakt vad alla sladdar betyder om du inte redan löst det.
Kolla gärna in mitt projekt: V70 T5 98
Citera
MolnbyPerformance
365 Inlägg
31 januari 2011
Trådstartare
#9
Glimbrink skrev:
om det inte är försent så köpte jag temp och tryck mätare idag och i manualerna står det exakt vad alla sladdar betyder om du inte redan löst det.

nej då aldrig försent, lyckades få igång belysningen på laddmätarn var bara kolla med multimetern vilken pinne som var jord.

Skulle vara uppskattat om du kunde lägga upp bilder på kopplingsscheman och kontakter så man ser vilken ordning kablarna sitter smile tack på förhand
Senast redigerat av ADiKO (31 januari 2011)
"inget är omöjligt- det omöjliga tar bara lite längre tid"
Volvo 945 tdic "Sotarn" (1993)
Volvo 745 Trionic 5 "Savon" (1992)
Volvo 745 TDS "Fnuffen" (1992)
Citera
723 Inlägg
1 februari 2011
#10

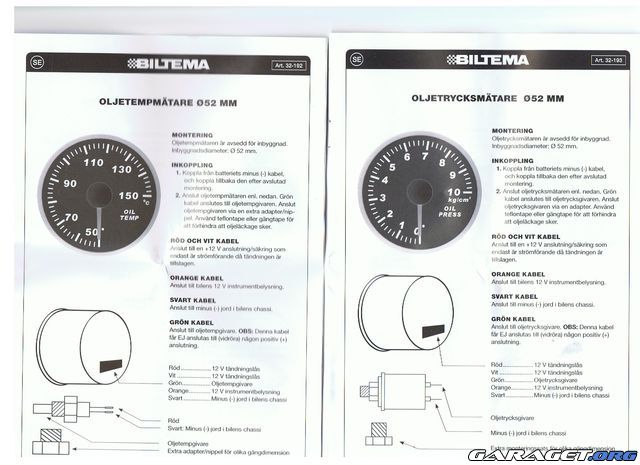

https://www1.garaget.org/gallery/archive/95470/1049873_e3z6am.jpg

så? smile
Kolla gärna in mitt projekt: V70 T5 98
Citera
MolnbyPerformance
365 Inlägg
1 februari 2011
Trådstartare
#11
Schysst, men gärna en eller två bilder på själva kontakten så man ser vilken ordning kablarna sitter mot pinnarna på mätaren smile

som denna på laddtryck

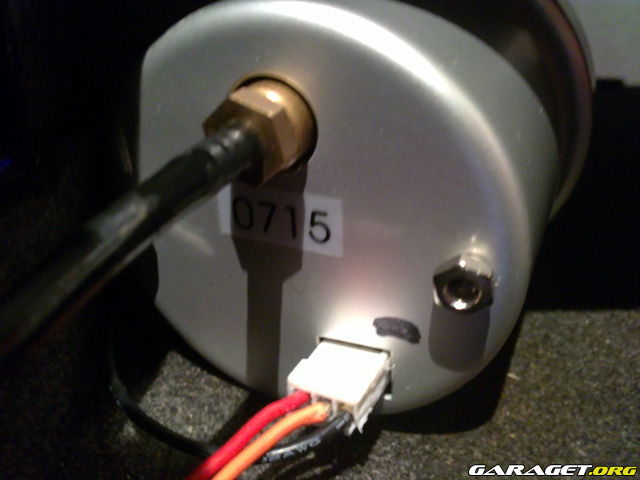

https://www1.garaget.org/gallery/archive/126133/1049987_1d9n85.jpg
"inget är omöjligt- det omöjliga tar bara lite längre tid"
Volkswagen Passat TDI "Tysken" (1998)
Volvo 745 Trionic 5 "Savon" (1992)
Volvo 745 TDS "Fnuffen" (1992)
Citera
723 Inlägg
1 februari 2011
#12
ADiKO skrev:
Schysst, men gärna en eller två bilder på själva kontakten så man ser vilken ordning kablarna sitter mot pinnarna på mätaren smile

som denna på laddtryck
http://www1.garaget.org/gallery/archive/126133/1049987_1d9n85.jpg

så ser inte mina kontakter ut som du ser på manualerna har jag 5 kontakter på temp och 5 på tryck..

Du måste fått någon annan sort isåfall eller äldre modell. Men om du bara har 3 st kan det ju inte vara så svårt?
Kolla gärna in mitt projekt: V70 T5 98
Citera
MolnbyPerformance
365 Inlägg
1 februari 2011
Trådstartare
#13
Glimbrink skrev:
ADiKO skrev:
Schysst, men gärna en eller två bilder på själva kontakten så man ser vilken ordning kablarna sitter mot pinnarna på mätaren smile

som denna på laddtryck
http://www1.garaget.org/gallery/archive/126133/1049987_1d9n85.jpg

så ser inte mina kontakter ut som du ser på manualerna har jag 5 kontakter på temp och 5 på tryck..

Du måste fått någon annan sort isåfall eller äldre modell. Men om du bara har 3 st kan det ju inte vara så svårt?

nej nej det var laddtrycks mätarn ja visade, olje temp/tryck är det fem pinnar, kolla bilden på första inlägget big_smile

Skrev tidigare också att jag fick igång laddmätarns belysning
Senast redigerat av ADiKO (1 februari 2011)
"inget är omöjligt- det omöjliga tar bara lite längre tid"
Volvo 745 TDS "Fnuffen" (1992)
Volkswagen Passat TDI "Tysken" (1998)
Volvo 745 Trionic 5 "Savon" (1992)
Citera
723 Inlägg
1 februari 2011
#14
ADiKO skrev:
Glimbrink skrev:
ADiKO skrev:
Schysst, men gärna en eller två bilder på själva kontakten så man ser vilken ordning kablarna sitter mot pinnarna på mätaren smile

som denna på laddtryck
http://www1.garaget.org/gallery/archive/126133/1049987_1d9n85.jpg

så ser inte mina kontakter ut som du ser på manualerna har jag 5 kontakter på temp och 5 på tryck..

Du måste fått någon annan sort isåfall eller äldre modell. Men om du bara har 3 st kan det ju inte vara så svårt?

nej nej det var laddtrycks mätarn ja visade, olje temp/tryck är det fem pinnar, kolla bilden på första inlägget big_smile

Skrev tidigare också att jag fick igång laddmätarns belysning

Okej men då förstår jag inte problemet? Du har alla färger till alla 5 kablar på manualen genom att titta där ska du kunna koppla ihop det.
Kolla gärna in mitt projekt: V70 T5 98
Citera
MolnbyPerformance
365 Inlägg
1 februari 2011
Trådstartare
#15
jaa men tyvärr lite svårt att koppla om man inte har några kablar med kontakter! jag vill ju veta vilken färg på kabel jag ska sätta på pinnen på mätarn. wink
https://www1.garaget.org/gallery/archive/126133/1050114_4b7uly.jpg
"inget är omöjligt- det omöjliga tar bara lite längre tid"
Volvo 945 tdic "Sotarn" (1993)
Volvo 745 TDS "Fnuffen" (1992)
Volkswagen Passat TDI "Tysken" (1998)
Citera
723 Inlägg
1 februari 2011
#16
ADiKO skrev:
jaa men tyvärr lite svårt att koppla om man inte har några kablar med kontakter! jag vill ju veta vilken färg på kabel jag ska sätta på pinnen på mätarn. wink
http://www1.garaget.org/gallery/archive/126133/1050114_4b7uly.jpg

fick du inga kontakter med? :S eller köpte du begagnat? Jag har tyvärr redan kopplat in mitt så jag ser inte baksidan på mina nu men utan kontakter så får du det ju riktigt jobbigt...
Kolla gärna in mitt projekt: V70 T5 98
Citera
MolnbyPerformance
365 Inlägg
1 februari 2011
Trådstartare
#17
Glimbrink skrev:
ADiKO skrev:
jaa men tyvärr lite svårt att koppla om man inte har några kablar med kontakter! jag vill ju veta vilken färg på kabel jag ska sätta på pinnen på mätarn. wink
http://www1.garaget.org/gallery/archive/126133/1050114_4b7uly.jpg

fick du inga kontakter med? :S eller köpte du begagnat? Jag har tyvärr redan kopplat in mitt så jag ser inte baksidan på mina nu men utan kontakter så får du det ju riktigt jobbigt...

exakt de ja menar byte till mig dem så bara mätare inga kablar elr ngt.  Man vill ju inte gärna inte prova sig fram då det står att signal givare får aldrig komma kontakt med +. Men om det går för sig får du gärna titta nån gång och ta bild på kontakterna big_smile
"inget är omöjligt- det omöjliga tar bara lite längre tid"
Volvo 745 Trionic 5 "Savon" (1992)
Volvo 945 tdic "Sotarn" (1993)
Volvo 745 TDS "Fnuffen" (1992)
Citera
723 Inlägg
1 februari 2011
#18
ADiKO skrev:
Glimbrink skrev:
ADiKO skrev:
jaa men tyvärr lite svårt att koppla om man inte har några kablar med kontakter! jag vill ju veta vilken färg på kabel jag ska sätta på pinnen på mätarn. wink
http://www1.garaget.org/gallery/archive/126133/1050114_4b7uly.jpg

fick du inga kontakter med? :S eller köpte du begagnat? Jag har tyvärr redan kopplat in mitt så jag ser inte baksidan på mina nu men utan kontakter så får du det ju riktigt jobbigt...

exakt de ja menar byte till mig dem så bara mätare inga kablar elr ngt.  Man vill ju inte gärna inte prova sig fram då det står att signal givare får aldrig komma kontakt med +. Men om det går för sig får du gärna titta nån gång och ta bild på kontakterna big_smile

ja jag ska försöka få tag i ett kort på de men det blir inte ikväll har mekat nu några timmar och är sliten nu men imorgon ska jag nog kunna fixa det så du kan lösa dina problem big_smile
Kolla gärna in mitt projekt: V70 T5 98
Citera
723 Inlägg
2 februari 2011
#19

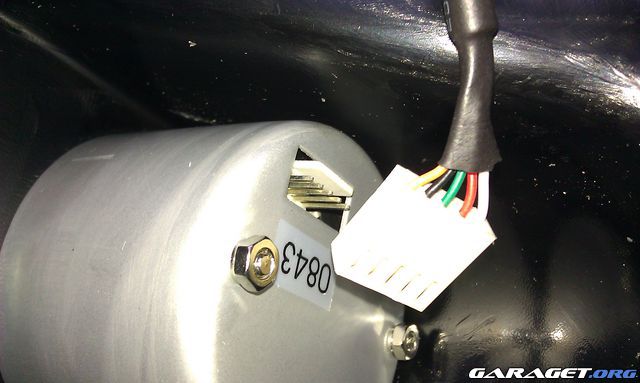

https://www1.garaget.org/gallery/archive/95470/1050409_1s1rra.jpg

här har du en bild så du ska nog kunna få ihop det bara du ser till att allting kommer på rätt håll. du ser även märket med 4 siffror där du kan utgå ifrån vilket håll det ska vara på.

Det är samma på båda mätarna iafall färgerna.
Kolla gärna in mitt projekt: V70 T5 98
Citera
MolnbyPerformance
365 Inlägg
2 februari 2011
Trådstartare
#20
man får tacka så mycket för hjälpen big_smile
"inget är omöjligt- det omöjliga tar bara lite längre tid"
Volvo 945 tdic "Sotarn" (1993)
Volvo 745 Trionic 5 "Savon" (1992)
Volkswagen Passat TDI "Tysken" (1998)
Citera
