Projekt: Audi A4 1.8TQ - Smidd motor, MaxxECU, S4 drivlina och annat! (Och en UR-S4) ;)

Välkommen till min byggtråd om en Audi A4 som gått från bruksbil till en pengaslukande hobbybil. Mycket har hänt under de åren jag ägt bilen, allt från mindre reparationer och uppgraderingar till ett komplett motorbygge med smidda kolvar och stakar. För några år sedan trodde jag aldrig att jag skulle kunna säga att jag renoverat en hel motor på egen hand, och dessutom lyckats få igång den utan missöden :) Det har varit en lärorik process och jag har försökt dokumentera så mycket jag hunnit med! Bilder finns det gott om :) Effektmässiga mål är 400whp, men just nu ligger jag på 261whp och 308wNm (est 322hp & 366Nm). I vinter/vår har bilen fått en uppgraderad drivlina (S4 01E låda och diff) och nya bussningar bak. Lämna gärna en kommentar om vad du tycker om projektet och fråga gärna om det är något som är oklart! //Pexi
  • 138 Följare
  • 250 403 Visningar
  • Uppdaterades senast 18 juli 2020
Pexi92 Ålänning!
24 februari 2013 · 532 Inlägg

UPDATE! smile

https://www1.garaget.org/gallery/images/66/65039/65039-b67e32df0fb0f921962356d30a88866e.jpg

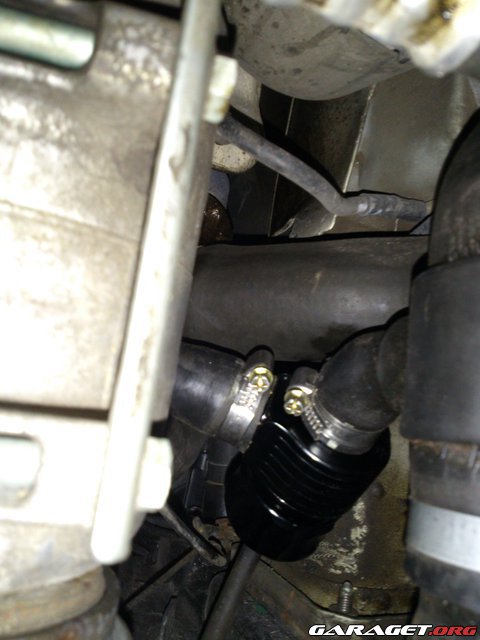

Dumpen installerad!

https://www1.garaget.org/gallery/images/66/65039/65039-0b9b2c6885ba93d98e6b76a44e614900.jpg

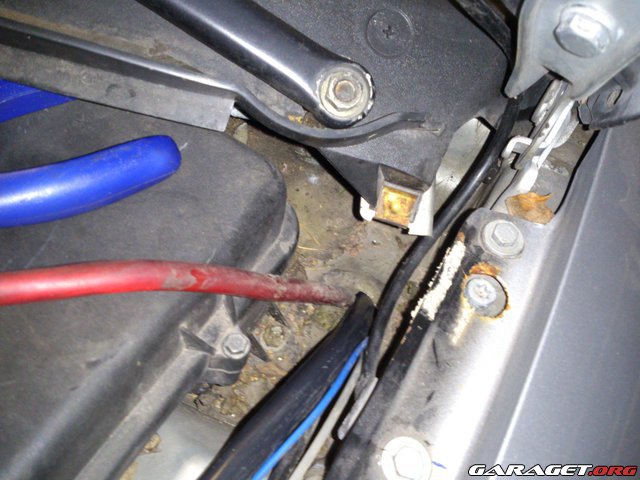

Här var det trångt! Jo har satt en skyddsstrumpa över i efterhand så inte plåten skaver på kabeln!

https://www1.garaget.org/gallery/images/66/65039/65039-253cf554e04ee48483aa2df9af7bc9c3.jpg

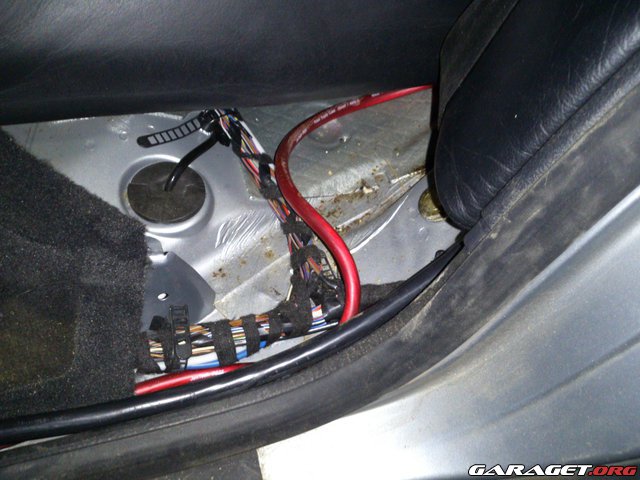

Drog upp kabeln på vänstra hjulhuset.

https://www1.garaget.org/gallery/images/66/65039/65039-bffc969cc82522c3b11c1e3a84e7ba97.jpg

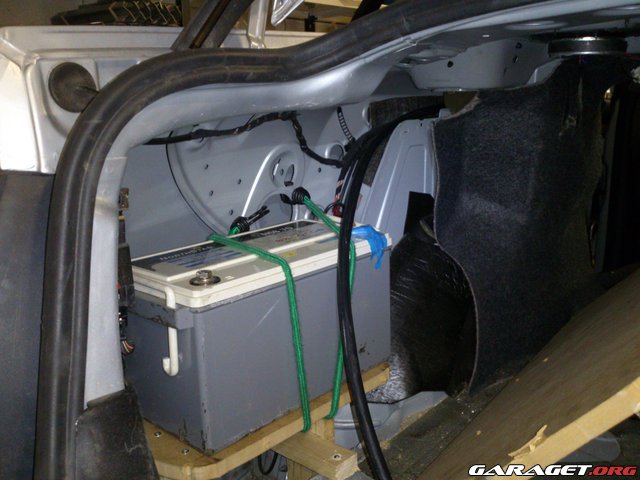

Och ner precis vid batteriet smile

https://www1.garaget.org/gallery/images/66/65039/65039-bb910969d8d2410efe093cf3a9edbde6.jpg

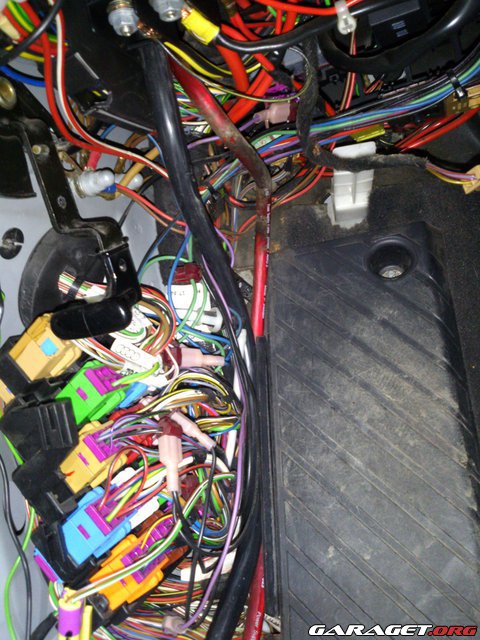

Färggrannt! va lite svårt att få på kickskyddet men det gick smile

https://www1.garaget.org/gallery/images/66/65039/65039-37a953c2718559c1069f6c8301ed01de.jpg

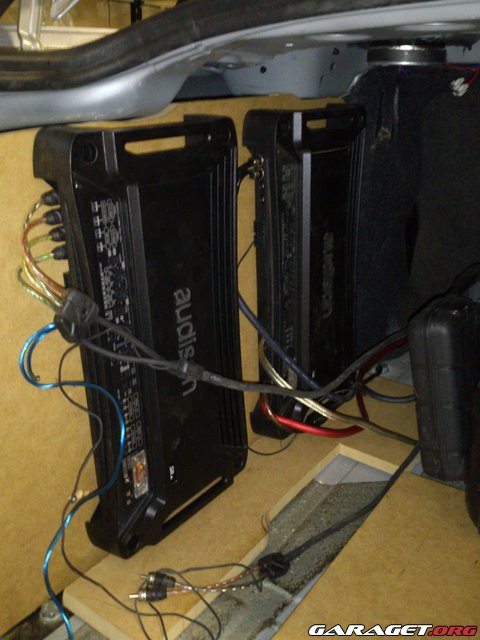

F*N... vart lite för kort med 5,5m RCA kabel... får väl dra om dem via centerkonsolen istället för i höger golvlist.. Eller kan man skarva utan att tappa något?

Idag blir det att fixa "the big 3" och hitta en bra jordning bak i bilen smile

Senast redigerat av Pexi92 (24 februari 2013)

Audi A4 1.8T Quattro "Ådin" (1998)
Pexi92 Ålänning!
24 februari 2013 · 532 Inlägg

Update!

Oj vad jag är flitig med kameran tyckte mitt fotoalbum... 8 platser kvar..

https://www1.garaget.org/gallery/images/66/65039/65039-ff6a0d696d5585b140eb5712fedfc37c.jpg

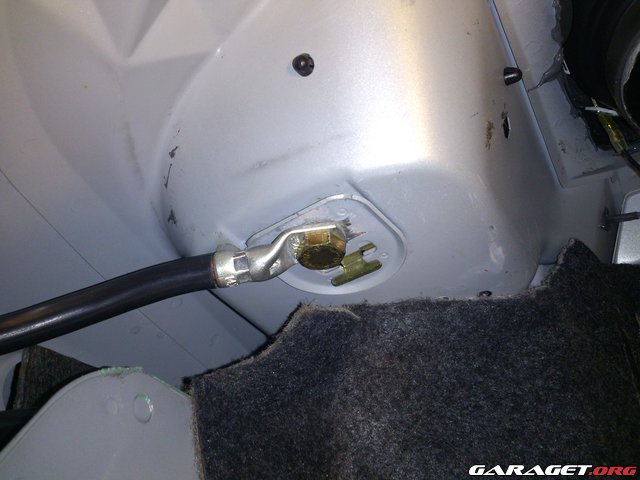

Jordat i bältesfästet

https://www1.garaget.org/gallery/images/66/65039/65039-78cec3ef359358bd18a0993cb7687bf6.jpg

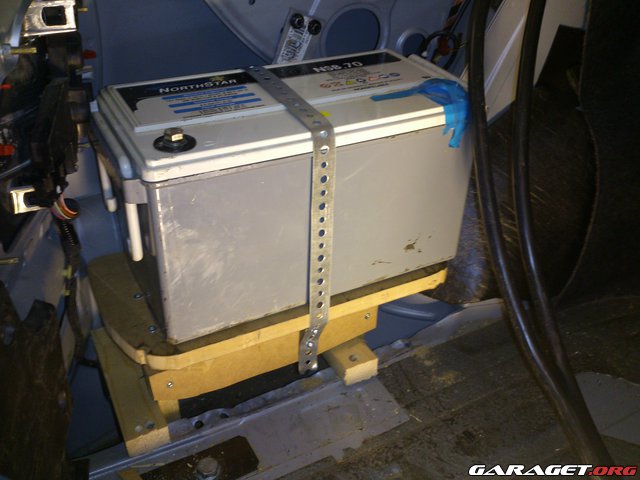

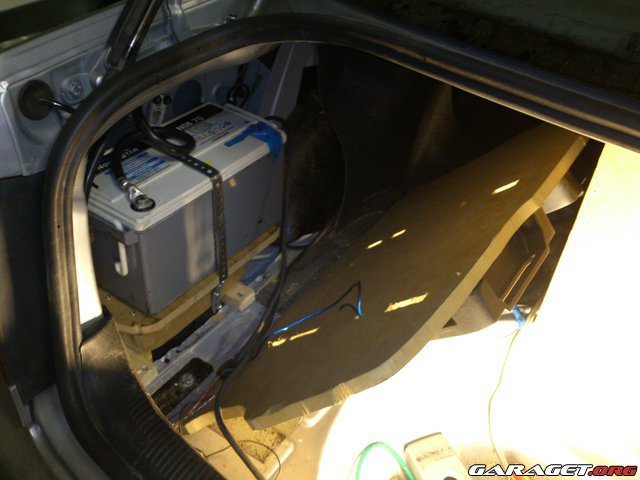

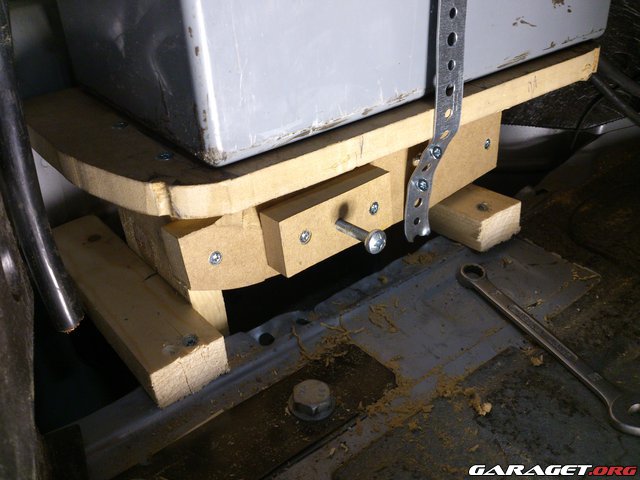

Fäste batteriet ordentligt denna gång!

https://www1.garaget.org/gallery/images/66/65039/65039-5c6fe576989dab26bdcdc036b227f5a9.jpg
Lyckades få lite mera RCA kabel genom att dra lite annorlunda i passagerarsätet(genade direkt bakom handsfacket) så nu räckte kabeln att dra bakom inredningen.

https://www1.garaget.org/gallery/images/66/65039/65039-062c44e4918b39fd9e523a3e4bf758c7.jpg

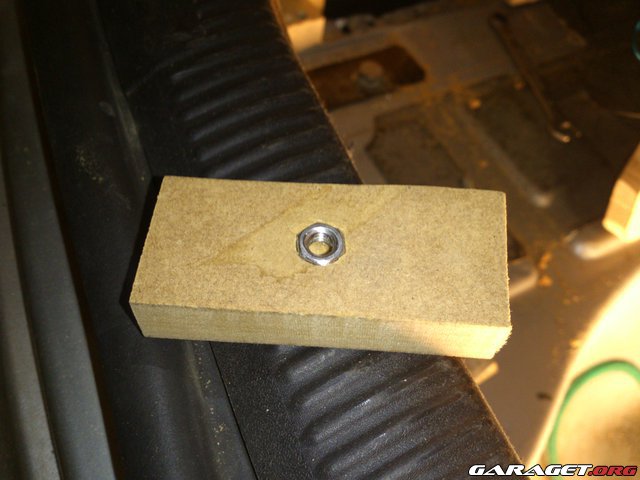

Pressa i lite muttrar

https://www1.garaget.org/gallery/images/66/65039/65039-f0ede16d71c5dfd0dd5c9da3b6db27b7.jpg

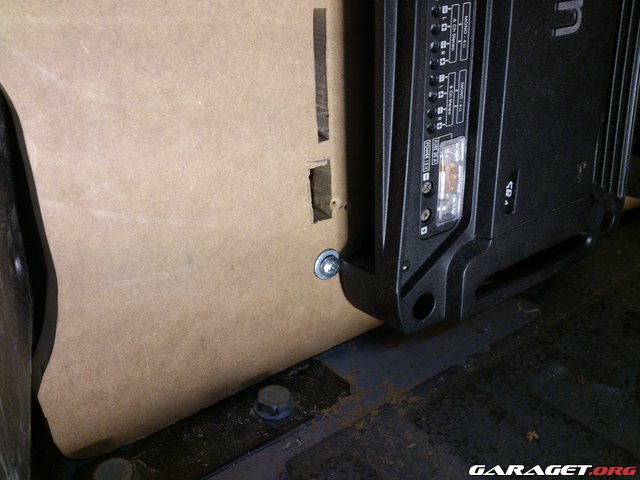

Sen skruvade jag fast dem i hyllan

https://www1.garaget.org/gallery/images/66/65039/65039-2394fb241d0650fff32822b1c06aaf39.jpg
Och tillslut igenom racket. Gjordes även på ett ställe till, dock fick jag inte bilder på det..

https://www1.garaget.org/gallery/images/66/65039/65039-510c5cfd9b26e0530bade6346adb1a31.jpg
Nu börjar det likna något smile Bygga lite säkringshållare till bara!

Audi A4 1.8T Quattro "Ådin" (1998)
Pexi92 Ålänning!
28 februari 2013 · 532 Inlägg

https://www1.garaget.org/gallery/images/66/65039/65039-ebbc9c11660fc5b4e71e637fb79d6410.jpg

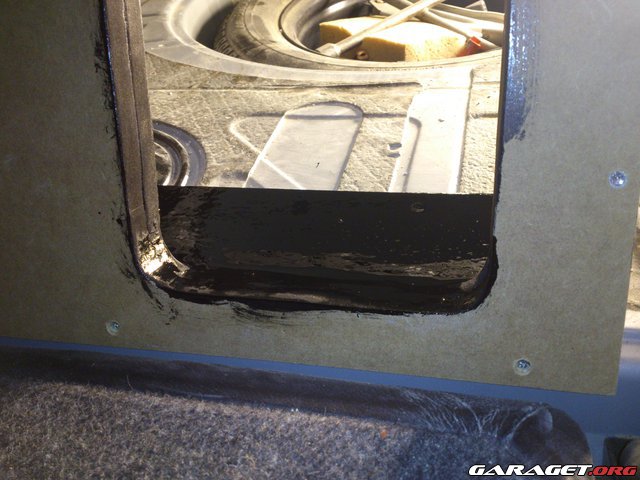

Provar att måla insidan av väggen, men tror att färgen jag använde var för gammal för efter 24h är den inte klibbfri sad

https://www1.garaget.org/gallery/images/66/65039/65039-c2ac66f310522e9e9c0cc13bee52acce.jpg

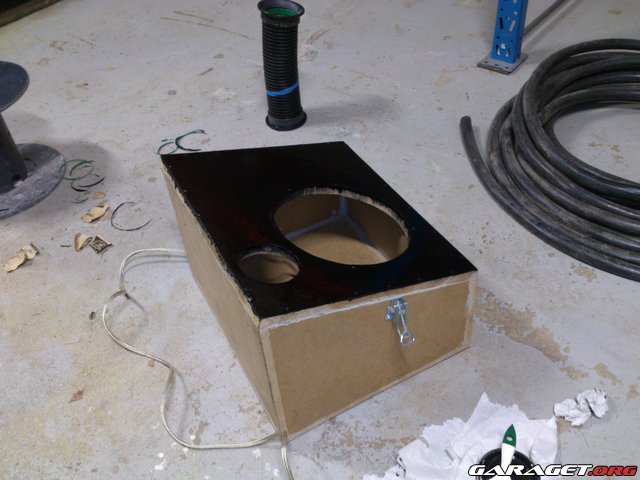

Samma sak med lådan som blir mot väggen. Blir det inte bra så klär jag den bara smile

https://www1.garaget.org/gallery/images/66/65039/65039-bb2fb149cc0acc0caeb9bc90e18e8e47.jpg

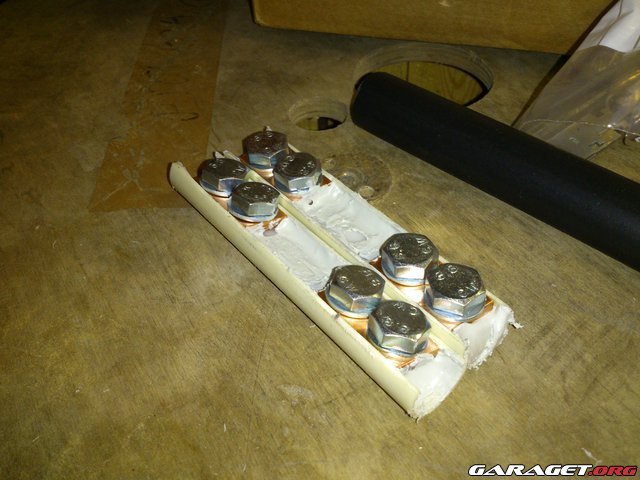

Snickrat ihop lite säkringshållare smile

https://www1.garaget.org/gallery/images/66/65039/65039-860883a6ef8be551e8ad6683c4551a16.jpg

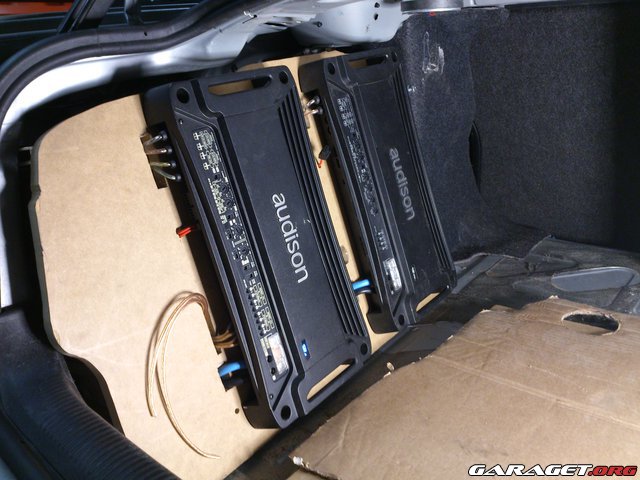

Börjat koppla in SR4 steget

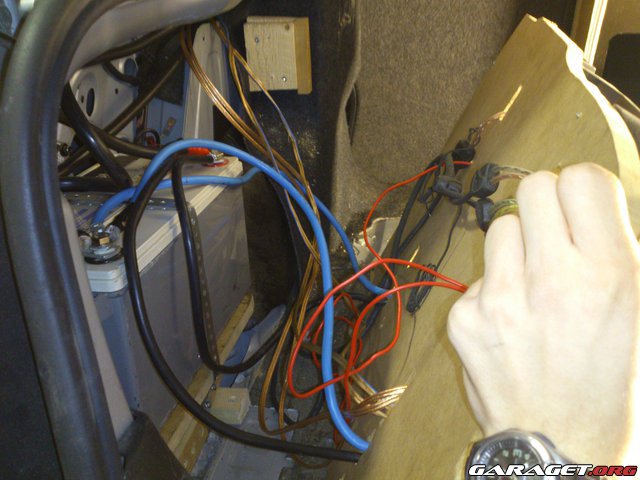

https://www1.garaget.org/gallery/images/66/65039/65039-a4254f0c92211060adb64cfbd0ef72c4.jpg
Ska snygga upp detta lite sen

Audi A4 1.8T Quattro "Ådin" (1998)
Pexi92 Ålänning!
2 mars 2013 · 532 Inlägg

https://www1.garaget.org/gallery/images/66/65039/65039-089524dceb369d012d04dce0a7937e83.jpg

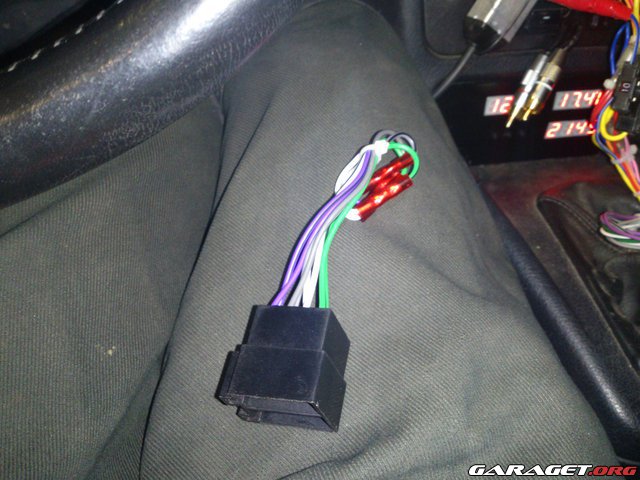

Istället för att dra nya kablar bakifrån så använder jag mig av de som någon dragit (1,5mm2), sendan bryggar jag i DIN kontakten så att bakkanalerna kopplas ihop med framkanalerna. Bak har jag kopplat om de kablar som gick till bakhögtalarna till stegets framkanaler.

https://www1.garaget.org/gallery/images/66/65039/65039-b69b4be663debdd34eb3f383e3cd3176.jpg

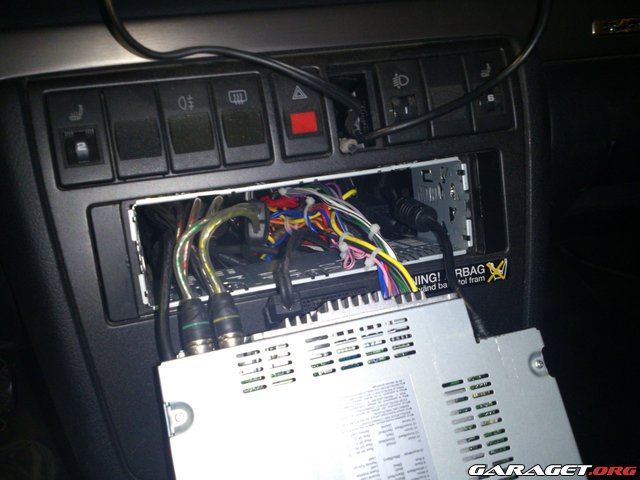

Mycket kablar där bakom

https://www1.garaget.org/gallery/images/66/65039/65039-35277ec913608a0ad862e65017586d6a.jpg

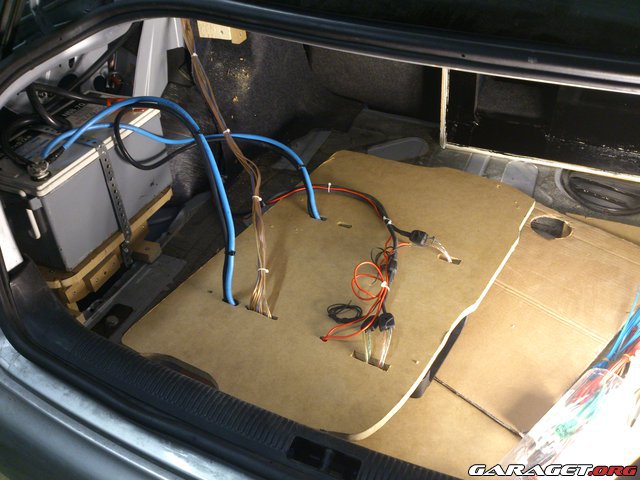

Ordnat lite bakom racket

Lite test med SR4 steget smile

Audi A4 1.8T Quattro "Ådin" (1998)
_DamnIt R1 driver!
2 mars 2013 · 5 128 Inlägg

Verkar spela på rätt bra! smile Bara framsystem eller?

Pexi92 Ålänning!
2 mars 2013 · 532 Inlägg

_DamnIt skrev:
Verkar spela på rätt bra! smile Bara framsystem eller?

Framsystem(middar i dörrarna och diskanter vid handtagen) + Baksystem (DLS 226 i hatthyllan)

Kopplade in basen idag och det spelar helt otroligt bra smile Nu är det bara lite tyg som fattas!

Audi A4 1.8T Quattro "Ådin" (1998)
volvoraggaren80
3 mars 2013 · 517 Inlägg

låter riktigt bra smile vad kör du med för framsystem??

Volvo 744 GLT pkt "Våfflan" (1990)
Pexi92 Ålänning!
3 mars 2013 · 532 Inlägg

volvoraggaren80 skrev:
låter riktigt bra smile vad kör du med för framsystem??

Helt ärligt talat så vet jag inte tongue Satt i när jag köpte bilen, men diskantera är iallafall orginal skulle jag tro!

Audi A4 1.8T Quattro "Ådin" (1998)
Pexi92 Ålänning!
8 mars 2013 · 532 Inlägg

Sorry för dåliga uppdateringar senaste veckan.. Haft problem med inköp av turbo men nu borde det ordna sig!

Har inhandlat Tyg till att klä in allt smile så det blir på morgondagens schema! Sen städa ut bilen av allt byggdamm!

Audi A4 1.8T Quattro "Ådin" (1998)
Pexi92 Ålänning!
12 mars 2013 · 532 Inlägg

I helgen har det hänt saker! Dock har jag varit lite lat och inte orkat uppdatera trådens fören nu!


https://www1.garaget.org/gallery/images/66/65039/65039-4555eec840651fc2d35085e3abe62dbd.jpg

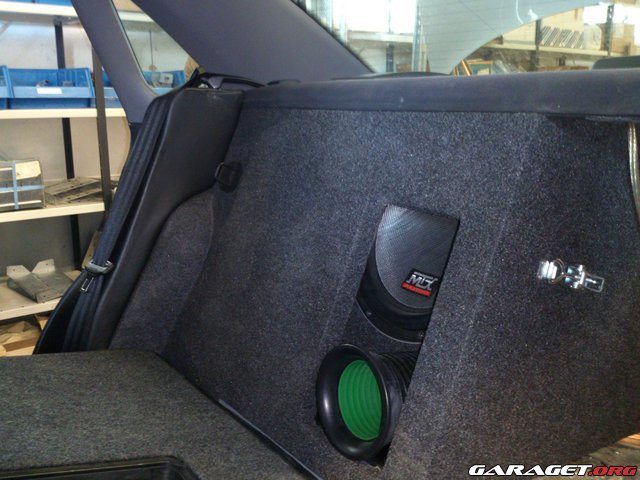

Lådan & väggen har fått sig lite klädsel, matchar bra med originalklädseln.

https://www1.garaget.org/gallery/images/66/65039/65039-bd36b88ff24de01c6e1a2d9954b72487.jpg

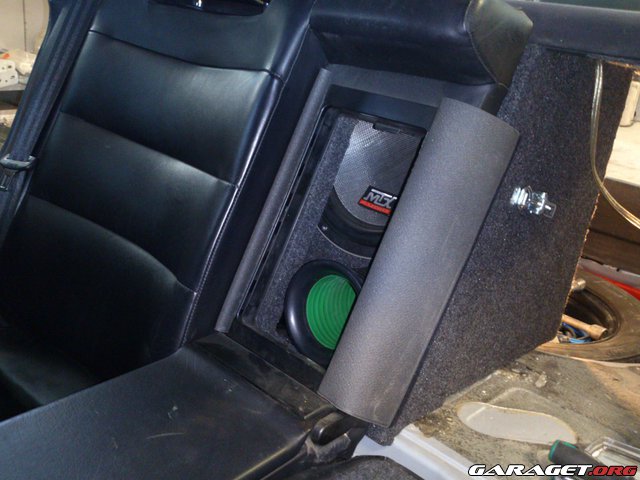

Så ser det ut med sätet uppfällt!

https://www1.garaget.org/gallery/images/66/65039/65039-77a51a3065c59ab3547faddcb0e233de.jpg

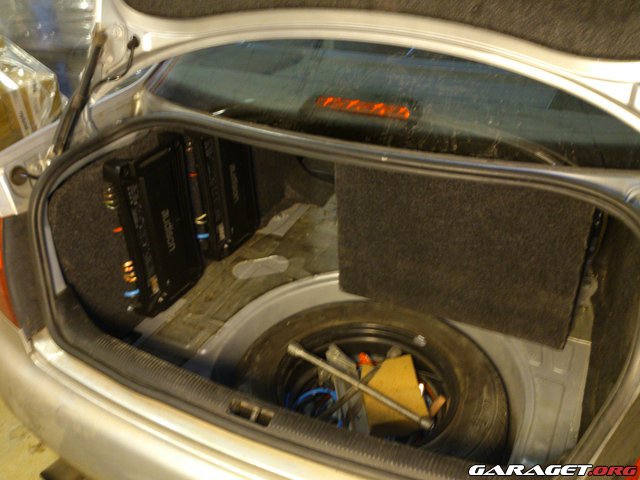

Även hyllan till stegen fick sig lite klädsel smile vart helt OK!

https://www1.garaget.org/gallery/images/66/65039/65039-ddc3aa742c1c278df72ee465d232a92a.jpg

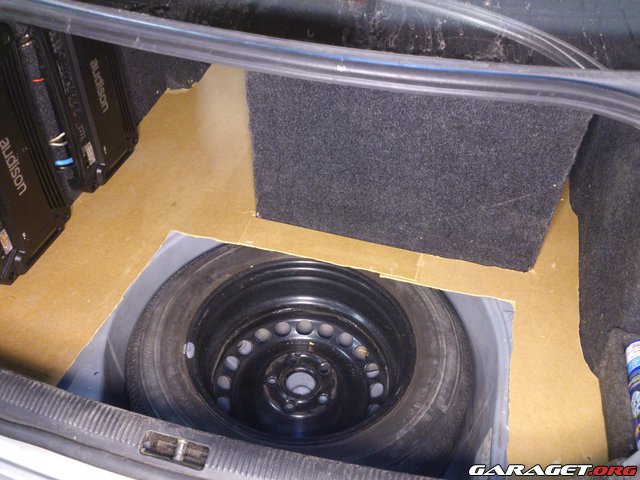

Spånar lite på hur jag skall bygga bottenskivan.. Nån med en bra idé får gärna slänga en kommentar smile !

Audi A4 1.8T Quattro "Ådin" (1998)
svartadimman
12 mars 2013 · 44 Inlägg

Premlagd, kul bygge! smile

rasurbo
13 mars 2013 · 818 Inlägg

Ser bra ut smile

mb_pucken
13 mars 2013 · 5 083 Inlägg

ser fint ut smile
Kom och tänka på en sak när ja såg vart du drog in kabeln vid torpeden, svårt att se om det är samma genomföring som orginalkablarna går in men om det är samma genomföring så se till att det är tätt wink Kablarna piper i väg ner till elstyrdornet som bör sitta i golvet och det gillar ej vatten :p

Spana gärna in mitt projekt på mercorna och lite annat :) http://www.garaget.org/forum/viewtopic.php?id=262552
eller på projektet på min caddy mk1 http://www.garaget.org/forum/viewtopic.php?id=303965
Mercedes C250DT "BabyBenz" (1997)
volvoraggaren80
13 mars 2013 · 517 Inlägg

kan man för höra hur det låter med basen?? ja jag vet det blir inte som i verkligen men får lite hum om man har en någolunda bra kamera som fångar upp ljudet tongue

Volvo 744 GLT pkt "Våfflan" (1990)
Pexi92 Ålänning!
13 mars 2013 · 532 Inlägg

mb_pucken skrev:
ser fint ut smile
Kom och tänka på en sak när ja såg vart du drog in kabeln vid torpeden, svårt att se om det är samma genomföring som orginalkablarna går in men om det är samma genomföring så se till att det är tätt wink Kablarna piper i väg ner till elstyrdornet som bör sitta i golvet och det gillar ej vatten :p

Inte samma genomföring som orginalkablarna men det är nog tätt smile

Audi A4 1.8T Quattro "Ådin" (1998)
Pexi92 Ålänning!
13 mars 2013 · 532 Inlägg

volvoraggaren80 skrev:
kan man för höra hur det låter med basen?? ja jag vet det blir inte som i verkligen men får lite hum om man har en någolunda bra kamera som fångar upp ljudet tongue

Här är ett försök iallafall smile Bra kamera men lite för mycket bas för dess mikrofon.

Audi A4 1.8T Quattro "Ådin" (1998)
Pexi92 Ålänning!
17 mars 2013 · 532 Inlägg

Testat lite mera smile Låter riktigt bra på låga toner, nästan lite för lågt dock.. Bilen är rysligt tät och det är bara nummerplåten bak som vibrerar. Ska se till detta när jag har tid.

Enjoy!

Audi A4 1.8T Quattro "Ådin" (1998)
_DamnIt R1 driver!
19 mars 2013 · 5 128 Inlägg

Najs najs! smile

volvoraggaren80
21 mars 2013 · 517 Inlägg

Fasiken vilket skönt ljud du har fått till bra jobbat smile

Volvo 744 GLT pkt "Våfflan" (1990)
Pexi92 Ålänning!
3 april 2013 · 532 Inlägg

2 Nya framdäck fixade inför besiktning! Konstaterades att ena fälgen är smälld på insidan så den kommer att behöva bytas ut...

Audi A4 1.8T Quattro "Ådin" (1998)
