Hur du fixar AUX i Saab 9-5og UNDER 200kr

Ville ha AUX i bilen utan att byta ut stereon som redan fungerar fel fritt med bra ljud och allt. "varför förstöra något som fungerar bra" =)

fresaom

  • 7 Följare
  • 10 944 Visningar
  • Uppdaterades senast 3 augusti 2014
fresaom
7 juli 2014 · 20 Inlägg
#1

Tänkte jag skulle dela med mig hur jag fixade AUX billigt till min Saab 95og
Vet att det finns lite om man googlar lite men dom är oftast inte uppdaterade eller på svenska för den delen.

Om jag har fattat rätt så är det inte bara min stereo modell utan alla saab stereo modeller som har telefon funktion, kanske inte aktiv för som ni kanske kan se på lite bilder så finns det ingen knapp utan man får fixa sig en egen knapp helt enkelt big_smile

Grejer är den att man använder telefon funktionen i burken.

Kommer att länka vart man kan köpa det som behövs
Det man då behöver följande:
En lödpenna (om du inte redan har en hemma då)
http://www.biltema.se/sv/Verktyg/Svetsn … na-203913/
Lödtråd (om du inte redan har en hemma då)
http://www.biltema.se/sv/Verktyg/Svetsn … nn-192385/
förlängning av hörlurskabel, med hane och hona - 3,5 mm
http://www.biltema.se/sv/Kontor---Tekni … -mm-84747/
en knapp
http://www.biltema.se/sv/Bil---MC/Bil-t … are-43029/

Den listan kostar 144kr 2014-07-07 big_smile

Nu kommer vi till det roliga! smile

plocka ur stereon ur bilen, jag tog 4st 4tums spikar (det som passar i hålen duger fint) tryck dom inte för långt bara för då kan du kila fast stereon istället.  Det jag har är en så kallad AS2 system, 7 högtalare med slutsteg från Pioneer.
Glömde ta bilder när jag skruvade den i delar men det är bara att skruva isär hela stereon, du ska ända ner till undersidan på det sista kretskortet. smile

Sen när du väl kommer ner till botten och fått isär kasset läsare och allt annan som är ivägen smile

så tar du det sista kortet, det lägger du det så du har undersidan upp mot dig, så ska du har antennen på höger sida (du ser den plåtlådan högst upp till höger på första bilden? det är antennen)
så du kan läsa texten på kortet. (då borde du få det som på bilderna)

Nu har jag glömt tagit lite bilder på allt, men ska försöka att förklara.

Ta nu förlägnings kabeln (förlängning av hörlurskabel, med hane och hona - 3,5 mm) och klipp den på mitten.
Om din kabel har som min så ska du det finnas en VIT en RÖD och en JORD (GND) (koppar fläta eller en kabel till)

På bilden under nu har jag markerat vad som ska sitta var.

Dom två som sitter brevid varandra, vänster i bild, är höger och vänster högtalare i bilen.
och sen sätter du jord på GND (den ensamma pricken till högeri bild) för att inte få störningar smile  Bara att löda, jag misshandlade min rätt bra, då jag inte direkt är något proffs på att löda big_smile
https://www1.garaget.org/gallery/images/162/161045/161045-0fc5a9e0136682690610293208e1e679_large.jpg
https://www1.garaget.org/gallery/images/162/161045/161045-260881f3e79ee6dfc9b34ac3ecbe2ffa_large.jpg

Då har vi fixat LJUD IN. Jag använde mig av den halvan som har HONAN för att sen kunna dra ur och koppla vidare
enkelt med en hane-hane 3.5mm ljud kabel.

Nu kan du lägga de kortet åt sidan, och ta fram andra halvan av förlägningskabeln och det här kretskortet
Kommer en bild på vilket kort jag menar, men om du har baksidan av stereon mot dig så är det kortet som står upp på höger sida med alla ISO-kontakterna för stereon.

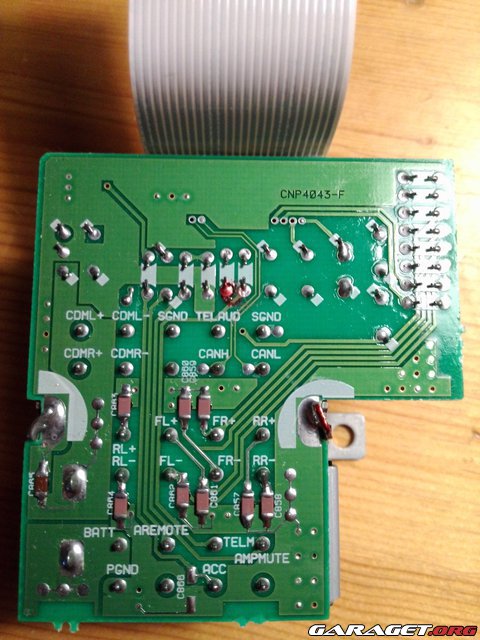

https://www1.garaget.org/gallery/images/162/161045/161045-6dcb00a446ac1e1f1b8743651691930d.jpg
Har även här markerat vilken RÖD och VIT ska sitta på
skala den och klipp bort jord kabeln den behöver vi inte här.

https://www1.garaget.org/gallery/images/162/161045/161045-9401c0ef7d73382782165928f77c23d9.jpg
På den här ska knappen sitta sen för att slå AV och PÅ "TELEPHONE" i bilen som ljudet går igenom.

Sen för att få ur kablarna ur lådan så får man lov att ta bort lite från plåten, jag böjde av den här

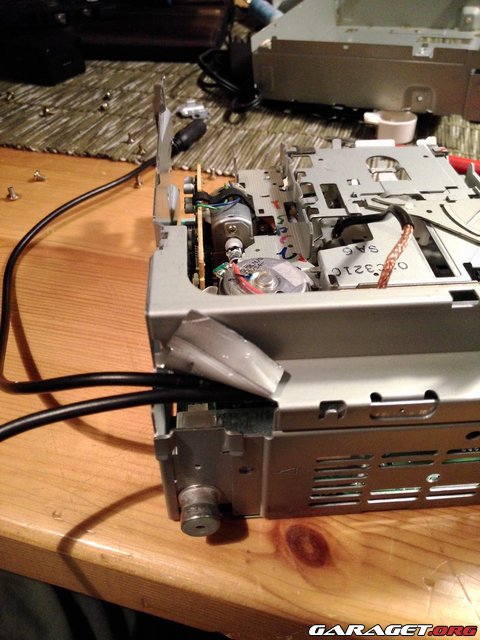

https://www1.garaget.org/gallery/images/162/161045/161045-aed8b7ced958f43562e7464159b5022c.jpg

en liten grej när du nu ska sätta i hopp den bara som jag då har missat VARENDA gång tror jag.
du ska ha en lite smal ribb kabel, som ska sitta på ovansidan av det kort som är i botten under kasset hållaren.
jag glömmer alltid av den!, drygt när man kommer till sissta locket och sen, "FAAAN!!, Satans kabel!"
Kommer en bild på vad jag menar senare.


FÄRDIGT!!!  Och jag fick en skruv över smile, Alltid lika trevligt när man hittar mer skruvar när allt sitter ihop

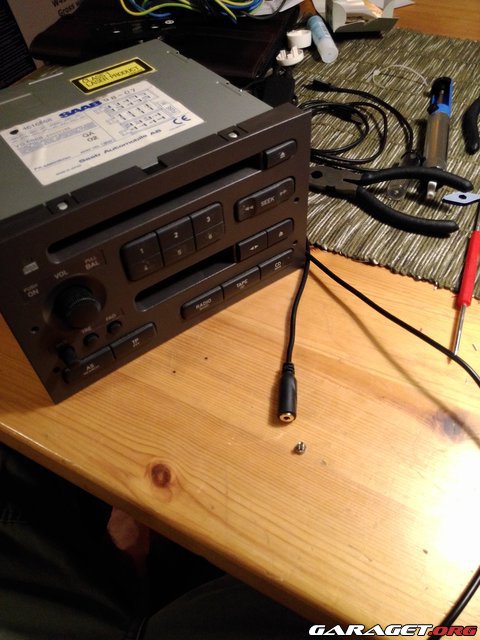

https://www1.garaget.org/gallery/images/162/161045/161045-445a672b2227bf3e8a6623da6d80e945.jpg

Här är ett litet klipp på när jag testar det förförsta gången i min bil.
https://www.youtube.com/watch?v=XVsNoJO2y4k

Liten uppdatering 2014-08-03

Åter Tack quinna för den fina kommentaren, Uppskattas. smile
http://www.garaget.org/forum/viewtopic. … 6#p4072986

Nu har jag testat med den 3.5mm ingången med brytare, och det fungerade väl inte så som jag hade tänkte..
Fick hem den och in såg att den var fel vändad (inte fysiskt utan mekaniskt) när jag stoppade in en 3.5mm hane så BRÖT den kontakten, och det ville jag ju inte, den ska ju vara bryten och sen ska den starta "TELEPHONE" läget när den slår på.  så jag försökte att vända på det med ett relä men det fungerade inte heller om jag ville så jag gav upp.

istället så tänkte jag, BLÅTAND? så jag köpte mig en lite bluetooth mottagare hos Kjell & oc
http://www.kjell.com/sortiment/telefoni … are-p94775
som jag tänkte modda lite och se om jag kan få något att fungera bra.
satte den i vanliga 3.5mm kontakten idag hem från Göteborg till Mora, 6 timmars bil resa utan att ha en enda störning eller dåligt batteri eller något. spelade musik exakt HELA vägen.

Så kommer skruva isär min stereo igen nu i veckan och se om jag kan hitta på något fiffigt med den. tänkte jag skulle ta lite fler bilder så ni ser hur allt går till lite bättre då smile

Senast redigerat av fresaom (3 augusti 2014)
