Mooseville Performance - Volvo 142 med Wankelmotor

Från början skulle det bara bli en wankelmotor modell 13B, sen 4-länk, sen spårade det ur, sakta och plågsamt...

Tegheim
Wankel-snubbe
882 678 Visningar
Uppdaterades senast 27 juli 2017
Skriv svar
Backwoods Garage!
1 405 Inlägg
28 juli 2013
#681
Snyggt! smile
LAMPAN - Back wood´s garage - Western Chaos
Kör Saab 90 T16 - turbo & 1060kg - http://www.garaget.org/?car=49214
Sköter Media åt min bror och hans 200sx 1uz-V8 driftingbygge:
http://www.garaget.org/forum/viewtopic.php?id=265625
Saab 90 Turbo "1060kg" (1986)
Citera
Wankel-snubbe
325 Inlägg
30 juli 2013
Trådstartare
#682
Jag kan inte dela på gafflarna pga att de undre bultarna inte får plats då. Eventuellt kan jag flytta upp allt, men styrväxeln hamnar ändå redan i ögonhöjd. Jag ska pröva såhär, man kan eventuellt justera bort lite bumpsteer med styrväxeln istället.

Såhär blev det igår, borrade och gängade i spindlarna, och samtidigt fick min vän med vattenskärarn jobba, så på eftermiddagen hämtade jag mitt pussel.

http://i815.photobucket.com/albums/zz71/Tegheim/My%20Wolvo%20142/20130729_124440_zps5ec7ccbc.jpg
http://i815.photobucket.com/albums/zz71/Tegheim/My%20Wolvo%20142/20130729_155648_zps101b2b3c.jpg
http://i815.photobucket.com/albums/zz71/Tegheim/My%20Wolvo%20142/20130729_170721_zps1a6907d6.jpg
Mooseville Performance - Tegheim
Audi A6 Avant 55 TFSI e (2021)
Volkswagen Caddy 1.9TDi "Mooseville Performance" (2009)
Audi A6 Avant 3.0Tdi Quattro "Mooseville Performance" (2013)
Citera
Smed
135 Inlägg
30 juli 2013
#683
Härligt galet projekt! Pren självklart lagd!
Jag är även medlem på
http://67-72chevytrucks.com/, fantastiskt forum för Chevy Trucks
Kolla in mitt -57 Cheva pickup projekt
http://www.garaget.org/forum/viewtopic.php?id=277388
Chevrolet 3105 Panel truck (1957)
Citera
10 164 Inlägg
30 juli 2013
#684
Ser underbart ut smile
http://www.garaget.org/forum/viewtopic.php?id=272072
Projekt tråden om pv 444an med luftfjädring förgasar turbo och plåt breddning mm mm kolla in om ni vill :D
Dodge Ram2500 (2001)
Citera
Wankel-snubbe
325 Inlägg
31 juli 2013
Trådstartare
#685
Jag har valt i teorin att ha 50% Ackerman, dvs 2 x axelavstådet. Ska prova detta på vinkelskivor innan jag bestämmer mig. Kommer även korta styrväxeln "för mycket", och sen sätta distanser på var sida för att flytta lederna till jag får bra ackerman och minsta möjliga bump.

http://i815.photobucket.com/albums/zz71/Tegheim/My%20Wolvo%20142/20130731_111738_zpsa46339c2.jpg
Mooseville Performance - Tegheim
Volkswagen Caddy 1.9TDi "Mooseville Performance" (2009)
Audi A6 Avant 55 TFSI e (2021)
Audi A6 Avant 3.0Tdi Quattro "Mooseville Performance" (2013)
Citera
Rust Is Not A Crime
1 215 Inlägg
31 juli 2013
#686
längtar till att se det färdiga resultatet!
Tur att den gick sönder - Den höll inte ändå :)
Opel Kadett C (1978)
Opel Kadett C "OldSparky" (1973)
Citera
Wankel-snubbe
325 Inlägg
31 augusti 2013
Trådstartare
#687
Har egentligen inte gjort ett skit på bilen sista tiden. Men jag skavde bort lite material i mittgavlarna som ska modifieras för lagerläge iaf.

http://i815.photobucket.com/albums/zz71/Tegheim/My%20Wolvo%20142/My%204rotor-build/20130818_121538_zpsbf6d2517.jpg

Har även ritat upp watt-länksfästen på bakaxeln. Kommer byggas i 4-5mm plåt och boxas så det blir stadigt.
Propellern kommer sitta i karossen.

http://i815.photobucket.com/albums/zz71/Tegheim/My%20Wolvo%20142/SolidWorks/Wattlaumlnk-01_zps0079a8d3.jpg
Mooseville Performance - Tegheim
Audi A6 Avant 3.0Tdi Quattro "Mooseville Performance" (2013)
Volkswagen Caddy 1.9TDi "Mooseville Performance" (2009)
Audi A6 Avant 55 TFSI e (2021)
Citera
238 Inlägg
31 augusti 2013
#688
Ska du köra med både track locator och watt link? smile
Mvh
Ola Ekegren
Citera
Wankel-snubbe
325 Inlägg
31 augusti 2013
Trådstartare
#689
Nej, om du menar det lilla diagonala staget så är det bara "skräp" som blivit kvar från lite ide-ritande.
Mooseville Performance - Tegheim
Audi A6 Avant 3.0Tdi Quattro "Mooseville Performance" (2013)
Volkswagen Caddy 1.9TDi "Mooseville Performance" (2009)
Audi A6 Avant 55 TFSI e (2021)
Citera
238 Inlägg
31 augusti 2013
#690
Ahh! det var precis det jag såg och tänkte att det var lite väl elak uppsättning med båda smile
Mvh
Ola Ekegren
Citera
Wankel-snubbe
325 Inlägg
1 september 2013
Trådstartare
#691
Ja, diagonalstaget uppskattas inte av SFRO eller SBP.
Mooseville Performance - Tegheim
Volkswagen Caddy 1.9TDi "Mooseville Performance" (2009)
Audi A6 Avant 55 TFSI e (2021)
Audi A6 Avant 3.0Tdi Quattro "Mooseville Performance" (2013)
Citera
1 277 Inlägg
1 september 2013
#692
Tegheim skrev:
Ja, diagonalstaget uppskattas inte av SFRO eller SBP.

Hur kommer det sig?
Citera
Wankel-snubbe
325 Inlägg
1 september 2013
Trådstartare
#693
Det kan jag inte svara på. Men skulle gissa att det blir för mycket sidokrafter som försöker bryta åt alla håll. I dragracing där detta är vanligt är det förhoppningsvis inte mycket svängar :-)
Mooseville Performance - Tegheim
Volkswagen Caddy 1.9TDi "Mooseville Performance" (2009)
Audi A6 Avant 55 TFSI e (2021)
Audi A6 Avant 3.0Tdi Quattro "Mooseville Performance" (2013)
Citera
45 Inlägg
9 september 2013
#694
sjukaste jag har sett, vet dock inte alls hur en wankelmotor funkar, men kommer helt klart följas!
Kolla in mitt 145 turbo projekt! http://www.garaget.org/forum/viewtopic. … 2#p3813292
Citera
Tokig maskinmekaniker
469 Inlägg
9 september 2013
#695
Lukaserikssonn skrev:
sjukaste jag har sett, vet dock inte alls hur en wankelmotor funkar, men kommer helt klart följas!

http://www.youtube.com/watch?v=6BCgl2uumlI
Citera
Smed
135 Inlägg
10 september 2013
#696
Vet inte om du känner till det här, men jag snubblade över det på "tuben"
http://m.youtube.com/watch?feature=relm … 3pCLjHZmhM
Jag är även medlem på
http://67-72chevytrucks.com/, fantastiskt forum för Chevy Trucks
Kolla in mitt -57 Cheva pickup projekt
http://www.garaget.org/forum/viewtopic.php?id=277388
Chevrolet 3105 Panel truck (1957)
Citera
1 432 Inlägg
10 september 2013
#697
Cheva57pickup skrev:
Vet inte om du känner till det här, men jag snubblade över det på "tuben"
http://m.youtube.com/watch?feature=relm … 3pCLjHZmhM

Spännande, vore ju helt klart kul och intressant och följa ett sådant test här, iom att vi redan vet att här finns möjligheterna wink Va tror du Tegheim?
Tro inte att du undkommer döden bara för att du slutar leva!
..::[Kör det som gör dig lycklig]::..
Touch by U - Då du söker vinyler/dekaler till rätt pris.
Citera
Smed
135 Inlägg
10 september 2013
#698
Hittade det tack vare din länk till hur Wankeln funkar...
Kul att det leder till nåt nytt!
Jag är även medlem på
http://67-72chevytrucks.com/, fantastiskt forum för Chevy Trucks
Kolla in mitt -57 Cheva pickup projekt
http://www.garaget.org/forum/viewtopic.php?id=277388
Chevrolet 3105 Panel truck (1957)
Citera
Wankel-snubbe
325 Inlägg
11 september 2013
Trådstartare
#699
Det där har varit uppe otaliga gånger, och jag ger det inte en krona smile

Skulle aldrig stoppa i en sådan rotor i min motor smile
Mooseville Performance - Tegheim
Volkswagen Caddy 1.9TDi "Mooseville Performance" (2009)
Audi A6 Avant 3.0Tdi Quattro "Mooseville Performance" (2013)
Audi A6 Avant 55 TFSI e (2021)
Citera
Wankel-snubbe
325 Inlägg
11 september 2013
Trådstartare
#700

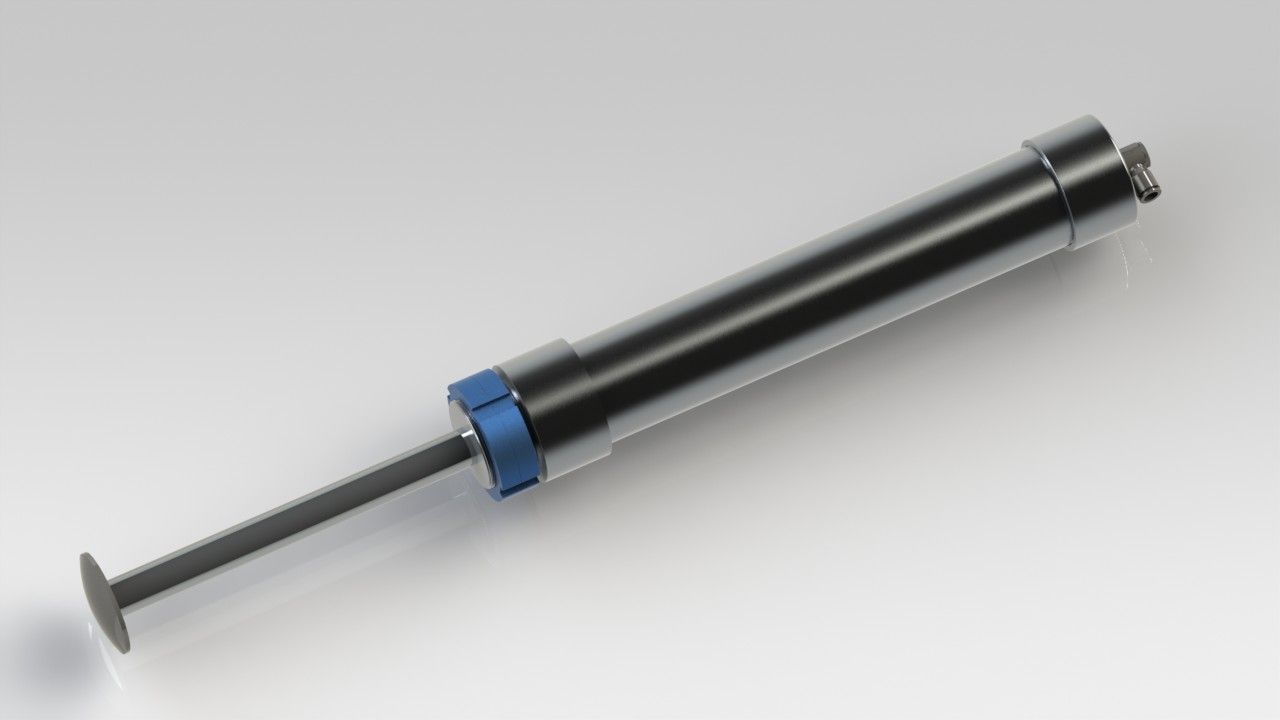

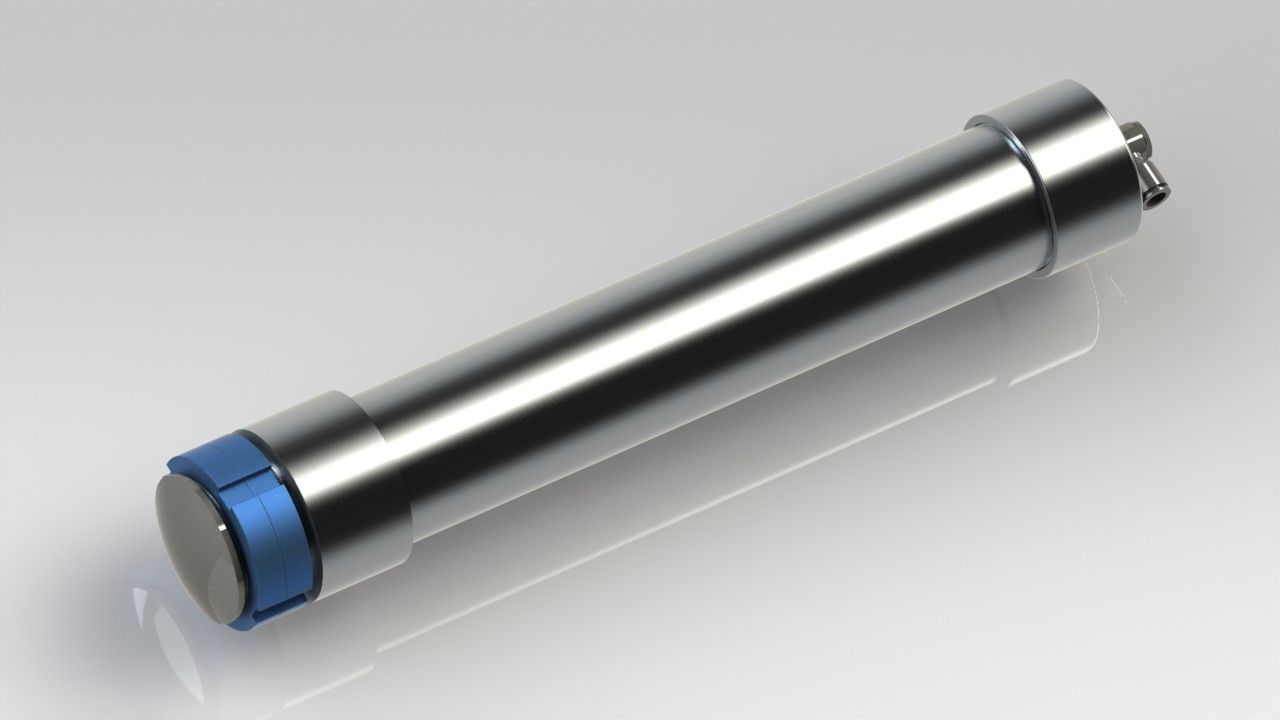

Ritbordet är fullt!

http://i815.photobucket.com/albums/zz71/Tegheim/My%20Wolvo%20142/SolidWorks/DomkraftKomp-01_zpsf669d176.jpg

http://i815.photobucket.com/albums/zz71/Tegheim/My%20Wolvo%20142/SolidWorks/DomkraftExtend-01_zps7bc64c6a.jpg
Mooseville Performance - Tegheim
Volkswagen Caddy 1.9TDi "Mooseville Performance" (2009)
Audi A6 Avant 55 TFSI e (2021)
Audi A6 Avant 3.0Tdi Quattro "Mooseville Performance" (2013)
Citera
