Volvo Amazon T5 -66

Volvo Amazon 66, T5, BMW ZF, R-sport bromsar, 240 bakaxel med 4 link.
  • 273 Följare
  • 175 265 Visningar
  • Uppdaterades senast 6 februari 2023
Marcuses
16 januari 2015 · 254 Inlägg

OBS, Detta projekt har pågått under en längre tid och planerna har förändrats lite med tiden, men jag har kvar alla bilder från början. Vissa saker man byggde för länge sen vart man inte nöjd med och det har byggt om.
// Marcus 2018-02-20


Heyo!
Det var ett tag sedan jag skrev av mig här på garaget om vad jag styr med i mitt garage men jag tänkte att alltid är det någon som är intresserad av mitt bygge samt har idéer hur mitt kan bli bättre .. eller man kanske tillochmed kan hjälpa nån som bygger nått liknande.
( Tidigare bygge som inte heeeelt kom hela vägen: http://www.garaget.org/forum/viewtopic.php?id=267562 )

Det är alltså en Volvo Amazon -67 som org hade b18 med M40 låda men numera kommer få en B230FK, Bmw ZF låda, 4link upphängd 240 bakaxel.
Tanken med hela detta är att den skall SFRO besiktas och kunna gå på vägen helt enligt konstens alla regler.

Bygget började för mer än ett år sedan, då jag och en polare tog en hel helgs tur från Linköping till Robertsfors med släpkärra. Letade ett bra tag efter ett chassi som var helt rostfritt och tillslut hittade jag den smile
https://www1.garaget.org/gallery/images/39/38662/38662-047c53eebf442d780dbcbe80ff5091b2.jpg

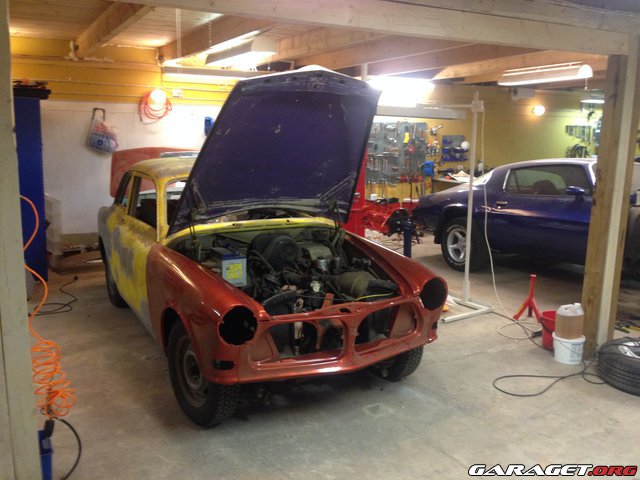

Hemma i garaget efter många mil på vägen.
https://www1.garaget.org/gallery/images/39/38662/38662-0da278c1a7d291acec10d2a17d9b4cab.jpg

https://www1.garaget.org/gallery/images/39/38662/38662-efbc53871a9512e74f5d8858960c5aa6.jpg

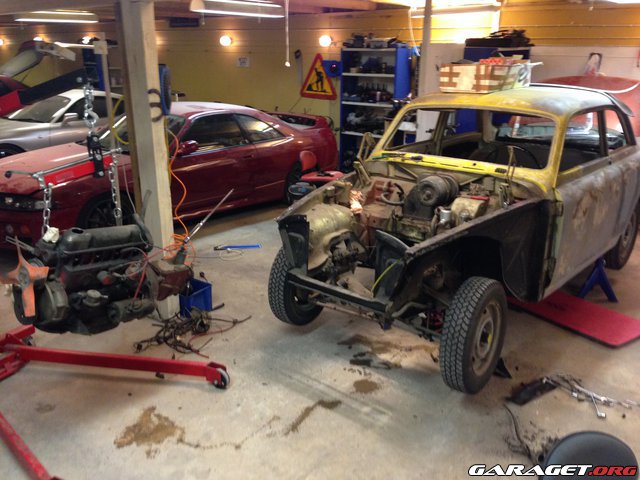

Började med att riva ur den lite halvsunkiga motorn:
https://www1.garaget.org/gallery/images/39/38662/38662-bb19ec61b54145590ad42856b008ce7e.jpg

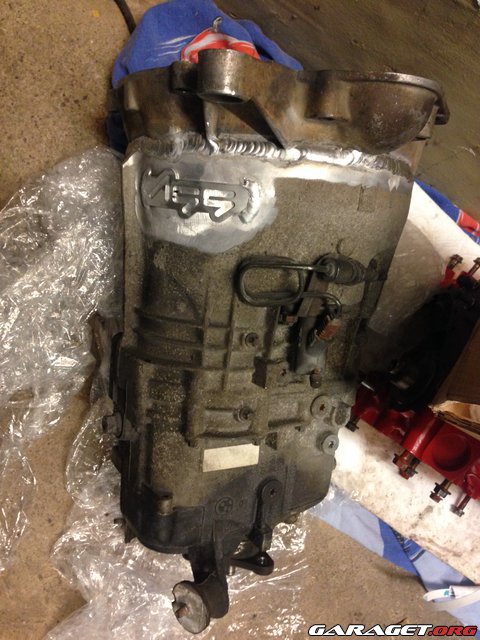

Beställde en bmw zf låda från LMR, omsvetsad för rakställd b230:
https://www1.garaget.org/gallery/images/39/38662/38662-54cb4c927ec87914641fe6e6e4799d4b.jpg

https://www1.garaget.org/gallery/images/39/38662/38662-6a76eee35e51678137160ad97687a1ae.jpg

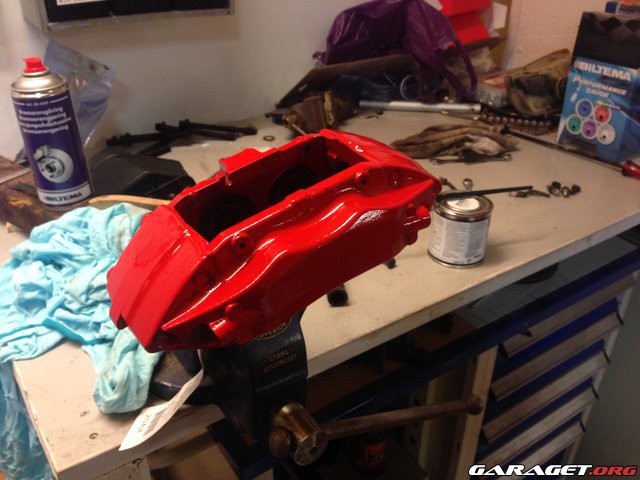

Fick tag på ett par reäla bromsar som ska hjälpa lite bättre innan kurvorna:
https://www1.garaget.org/gallery/images/39/38662/38662-3a75e158adb612363227a91016fa5d09.jpg

https://www1.garaget.org/gallery/images/39/38662/38662-7e829c7af074cea45f64855b542c22cc.jpg

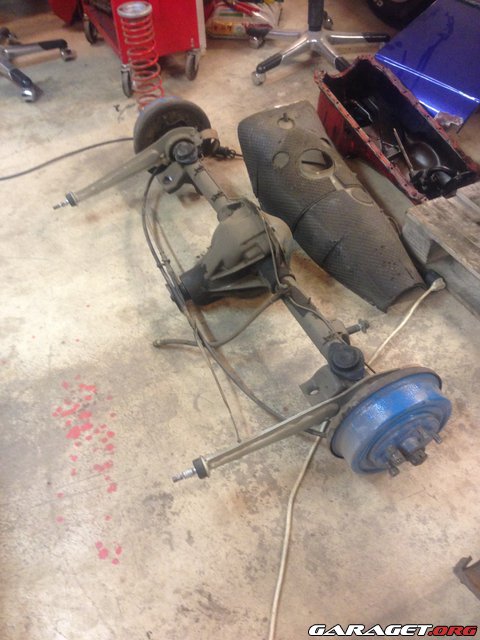

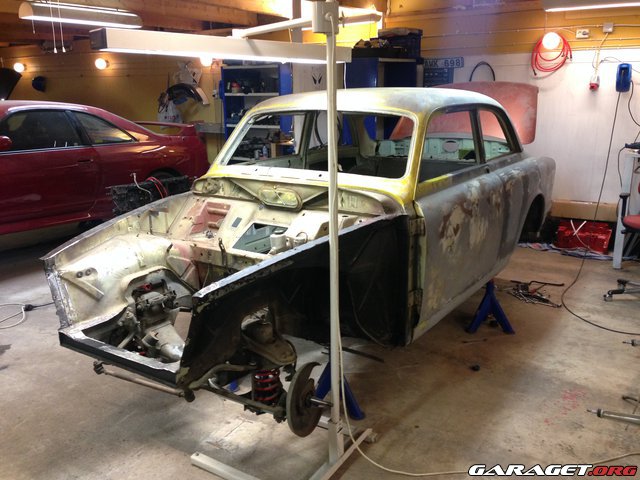

Ett stycke bakaxel som inte riktigt kommer hålla måttet:
https://www1.garaget.org/gallery/images/39/38662/38662-9b01a41d6b91a2bcc7ad776db5862bcc.jpg

https://www1.garaget.org/gallery/images/39/38662/38662-c5715ca0f05fb0d01a862dba9c856b6b.jpg

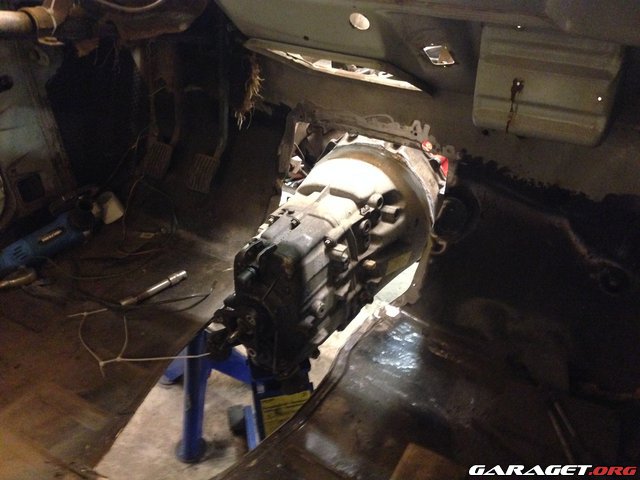

Dags att börja måtta i motorn och bygga fästen:
https://www1.garaget.org/gallery/images/39/38662/38662-218ad7b186175db12605ff43f778f699.jpg

https://www1.garaget.org/gallery/images/39/38662/38662-3842231ada83459da48e7165707159df.jpg

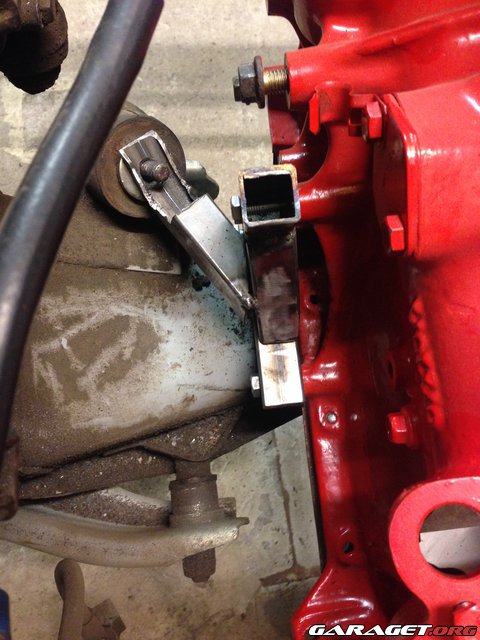

Mina TILLFÄLLIGA fästen, Dessa kommer jag inte köra med, de är mer en mall hur jag ska bygga något starkare och snyggare:
https://www1.garaget.org/gallery/images/39/38662/38662-e32620420450fb3e99b10166a96d2661.jpg

https://www1.garaget.org/gallery/images/39/38662/38662-c083b4a33605be0f3e9dbbd6f05776b1.jpg

Där står motorn för sig själv:
https://www1.garaget.org/gallery/images/39/38662/38662-b60d67b7c889463706d7c350a7591ebf.jpg

https://www1.garaget.org/gallery/images/39/38662/38662-4e26d4a12533f0dd1595279cbe295c60.jpg

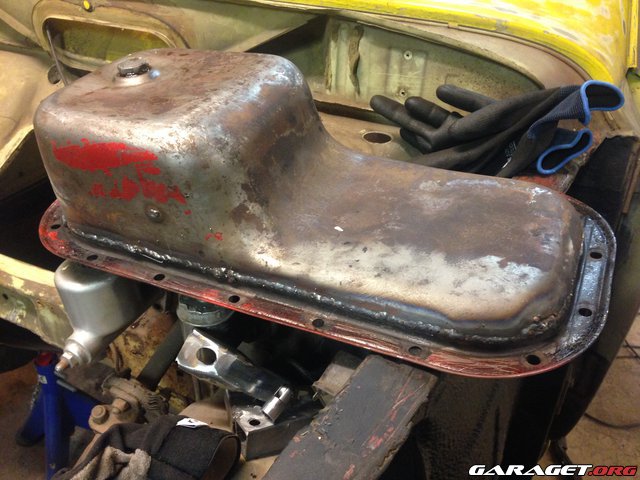

Omsvetsat tråg för rakställning, Fula svetsar men det är tätt iallafall:
https://www1.garaget.org/gallery/images/39/38662/38662-09da4c7a0fe93a4592287c14c792f3da.jpg

Snyggar till motorrummet lite, obs brun ful grundfärg:
https://www1.garaget.org/gallery/images/39/38662/38662-9a308b05a519e7eaeac945ae93582542.jpg

https://www1.garaget.org/gallery/images/39/38662/38662-285e6d1d02cac22610dd3107fd5d76f9.jpg

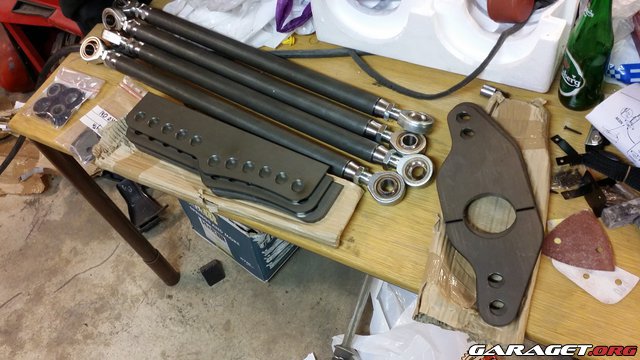

4Link kittet till bakvagnen:
https://www1.garaget.org/gallery/images/39/38662/38662-35a46e8b28baf4e893ff2f337345aee5.jpg

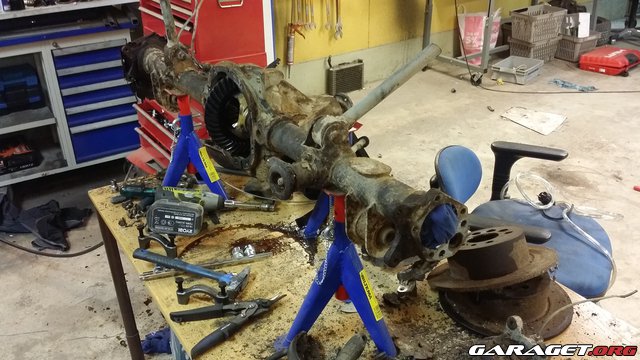

En volvo bakaxel som ser allt annat än fin ut:
https://www1.garaget.org/gallery/images/39/38662/38662-05e649f3bf67978e44cb17df977ccad4.jpg

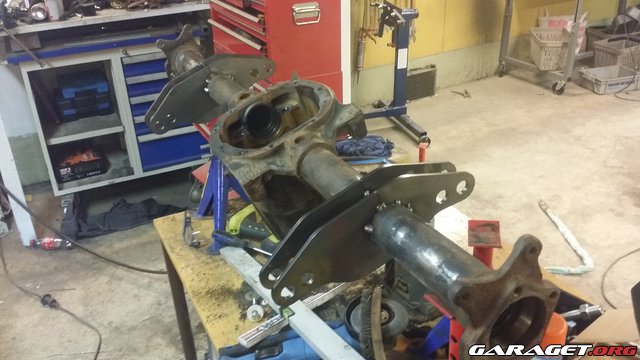

Efter lite jobb så ser den bättre ut iallafall och 4link fästena är på punktade på plats:
https://www1.garaget.org/gallery/images/39/38662/38662-c5f57511642b61887517bdbb1184817c.jpg

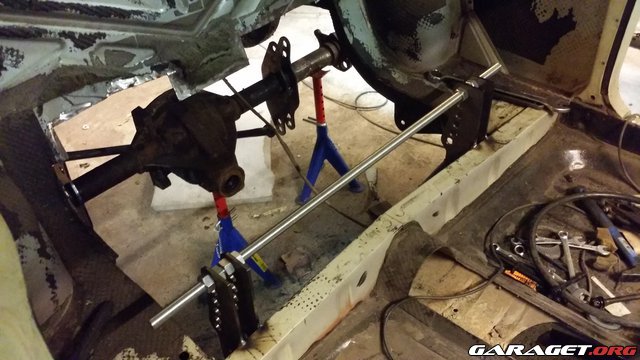

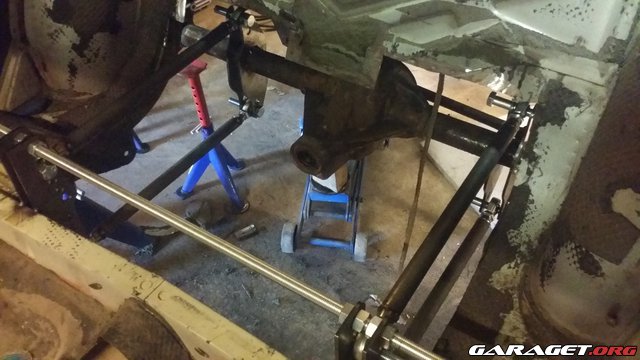

Fästena i chassiet punktade på plats:
https://www1.garaget.org/gallery/images/39/38662/38662-a3bf38b05dbd2c999fa9e7e4b57052bf.jpg

https://www1.garaget.org/gallery/images/39/38662/38662-32b738500dd2f9d299415c8a58c19f1c.jpg

https://www1.garaget.org/gallery/images/39/38662/38662-a76924ada4c148aa36be0a54764d989b.jpg

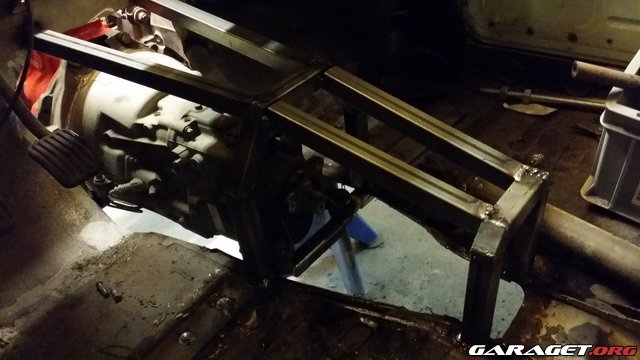

Började snickra på min kardantunnel:
https://www1.garaget.org/gallery/images/39/38662/38662-2583efa7d611ca237ca12d2c299f5266.jpg

Bakre coilsar på G:
https://www1.garaget.org/gallery/images/39/38662/38662-fffba50ac2b4b99dac9fc1e07098ee93.jpg

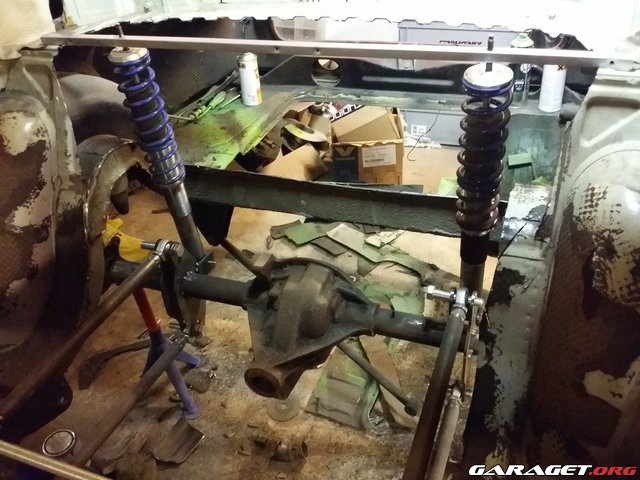

En mall för att kunna se vart de ungefär ska hamna:
https://www1.garaget.org/gallery/images/39/38662/38662-4e00ba9a6b4c61a1f54fdb9d07269ea9.jpg

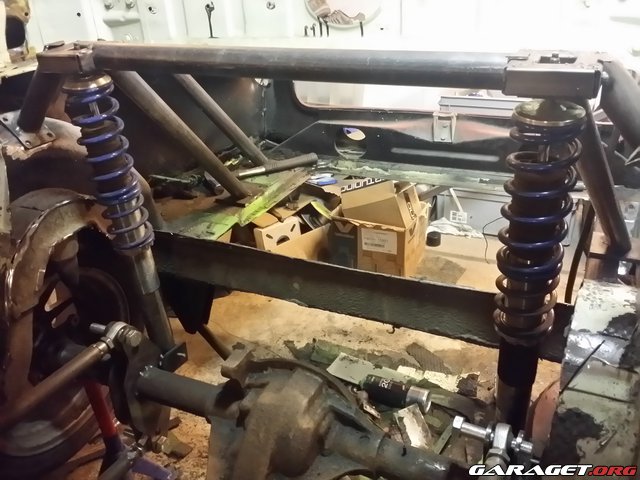

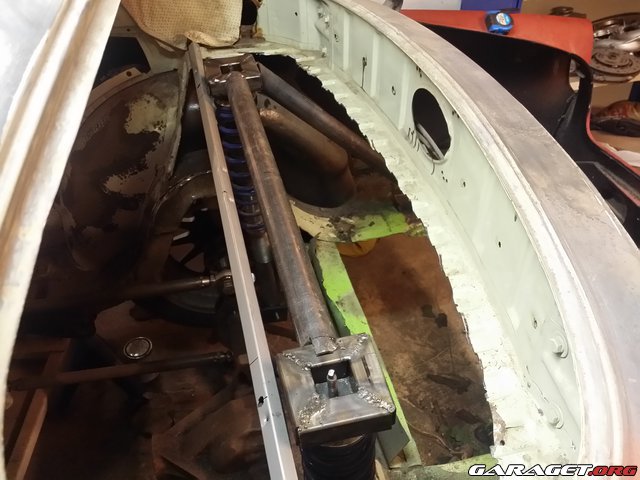

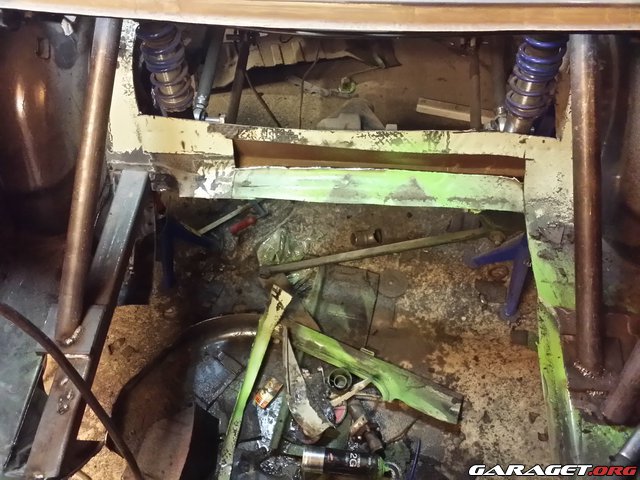

Nu börjar vi punka ihop stötdämpartornen:
https://www1.garaget.org/gallery/images/39/38662/38662-73a1ee0ab203dd3fc9f3f2688e8735da.jpg

https://www1.garaget.org/gallery/images/39/38662/38662-223c598e8ce995859d6e3151ee1cfd7a.jpg

https://www1.garaget.org/gallery/images/39/38662/38662-1d3de887c874252079e76ac0175d9081.jpg

https://www1.garaget.org/gallery/images/39/38662/38662-9136e67a46822ab706c21072375d7327.jpg

Låter som vanligt bilderna tala mycket för sig själva...

PS. Jag vet att jag är kass på att svetsa så det är ingen som behöver kommentera om det wink .. det är inte jag som helsvetsar allt sen. roll

Kommer uppdatera lite då och då när jag känner för det.. det är ett långtidsprojekt så ibland händer det mycket och ibland inget alls!

Det va allt för denna gång!
Mvh//

Senast redigerat av Marcuses (12 september 2022)

Marcus Stenmark
Volvo Amazon t5 Projekt:
https://www.garaget.org/forum/viewtopic … 01294&
Hypnotic Garage : Garagehäng Podcast : Mantorp Park
Tampongpunkarn
16 januari 2015 · 786 Inlägg

Fränt smile

Det staten inte tjänar på är olagligt.
Ljuger man för staten så är det ett brott, ljuger staten för oss så kallas det politik.
Volvo 240 projektet! http://www.garaget.org/forum/viewtopic.php?id=276361
Volvo 245 Projektet! http://www.garaget.org/forum/viewtopic.php?id=282813
Marcuses
17 januari 2015 · 254 Inlägg

Tack boys! cool

Ett förtydligande!
Även fast det står AlfaRomeo på bromsarna så kan jag säga att de är identiska med volvo R bromsar. wink

Mvh//

Marcus Stenmark
Volvo Amazon t5 Projekt:
https://www.garaget.org/forum/viewtopic … 01294&
Hypnotic Garage : Garagehäng Podcast : Mantorp Park
lasse_sjoblom .
17 januari 2015 · 197 Inlägg

Grymt !smile ..följer smile

Audi s6 "urs6 avant 2.2t" (1996)
Marcuses
18 januari 2015 · 254 Inlägg

Igår vart det en helkväll i garaget då det byggdes för fullt!
Polaren helsvetsade nästan hela bygget och jag jobba med vinkelharry.

En numera helsvetsad bakaxel:
https://www1.garaget.org/gallery/images/39/38662/38662-30920ac7b8b2fdaee0fed6348c3a99e3.jpg

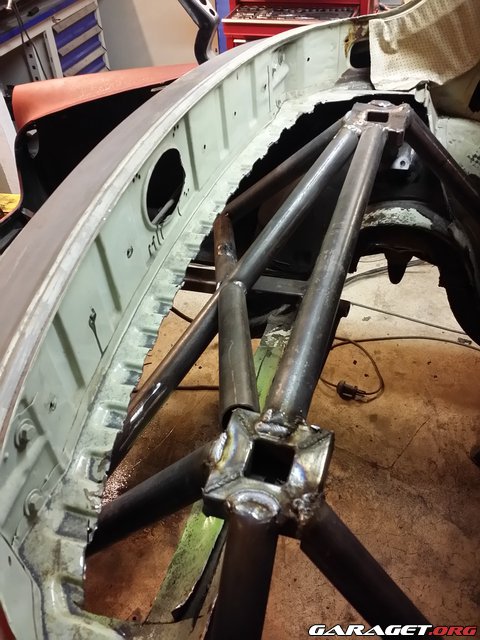

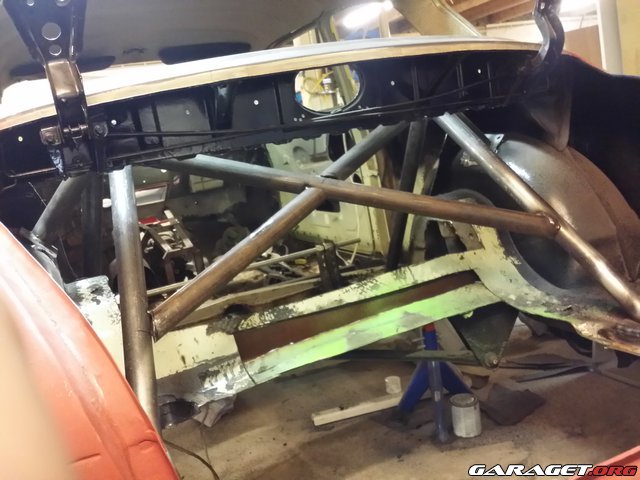

Förstärkte med ett kryss stag:
https://www1.garaget.org/gallery/images/39/38662/38662-8d313a1698c43d3048bcb01eb1dcf9cd.jpg

https://www1.garaget.org/gallery/images/39/38662/38662-68cd1004beffabf6339a10708a95219d.jpg

https://www1.garaget.org/gallery/images/39/38662/38662-58566cd9045ab9b6aba064c4b3e30fc3.jpg

Ska snart beställa hem halvbur samt de coilovers jag ska ha, så lite mer finns det kvar att göra innan bygg besikting smile

Mvh//

Marcus Stenmark
Volvo Amazon t5 Projekt:
https://www.garaget.org/forum/viewtopic … 01294&
Hypnotic Garage : Garagehäng Podcast : Mantorp Park
Baldrik
19 januari 2015 · 294 Inlägg

Kul! Det här ska följas!

Chaoticc
20 januari 2015 · 78 Inlägg

Hur fasen ska ja hinna med mina egna saker när det har vart så förbannat skoj nu då mackan smile Ja tror de kommer bli alla tiders det här , så får ja gå lite nuts med svetsen med ^^

Nissan Skyline R33 GT-S M-Spec "7Sins Edition" (1998)
Nissan 300ZX "Fairlady" (1991)
Volvo 240 GL "Volvo 240 B5204T" (1987)
Marcuses
20 januari 2015 · 254 Inlägg

Baldrik skrev:
Kul! Det här ska följas!

Tackar! smile

Chaoticc skrev:
Hur fasen ska ja hinna med mina egna saker när det har vart så förbannat skoj nu då mackan smile Ja tror de kommer bli alla tiders det här , så får ja gå lite nuts med svetsen med ^^

Haha, jovars vi får hjälpas åt med dina byggen sen med Sailorboii!
Ska se till att beställa hem mer material som du kan svetsa sen cool

Mvh//

Marcus Stenmark
Volvo Amazon t5 Projekt:
https://www.garaget.org/forum/viewtopic … 01294&
Hypnotic Garage : Garagehäng Podcast : Mantorp Park
Marcuses
25 januari 2015 · 254 Inlägg

En kort update,
Just nu helsvetsas det och så väntar vi på lite delar cool

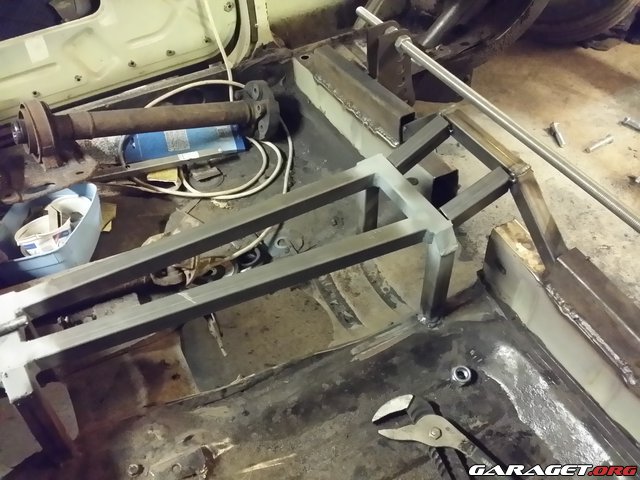

Såhär blir kardantunneln, ska bara klä den med lite plåt,
https://www1.garaget.org/gallery/images/39/38662/38662-0c3e4a0da718c3d5d66b48cd4f398417.jpg

Mäter ut med kartong innan jag skär till någon plåt,
https://www1.garaget.org/gallery/images/39/38662/38662-990f2a31e67144a3e438299fdaa37054.jpg

Har även provmonterat instrumentbrädan för att se om det är något jag bör tänka på när jag bygger,
https://www1.garaget.org/gallery/images/39/38662/38662-2993ba45a82df2d17b83687d7412e9ff.jpg

Mvh//

Marcus Stenmark
Volvo Amazon t5 Projekt:
https://www.garaget.org/forum/viewtopic … 01294&
Hypnotic Garage : Garagehäng Podcast : Mantorp Park
Marcuses
29 januari 2015 · 254 Inlägg

Hallåå,
Passade på att låna polarens plasma igår och skar ut alla plåtar till kardantunneln.

https://www1.garaget.org/gallery/images/39/38662/38662-e6c316f9bb37bcf199881f645a43bb98.jpg

Mvh//

Marcus Stenmark
Volvo Amazon t5 Projekt:
https://www.garaget.org/forum/viewtopic … 01294&
Hypnotic Garage : Garagehäng Podcast : Mantorp Park
Oggart
29 januari 2015 · 145 Inlägg

Prem! snyggt jobb smile

Marcuses
29 januari 2015 · 254 Inlägg

Oggart skrev:
Prem! snyggt jobb smile

Tackar tackar smile

Mvh//

Marcus Stenmark
Volvo Amazon t5 Projekt:
https://www.garaget.org/forum/viewtopic … 01294&
Hypnotic Garage : Garagehäng Podcast : Mantorp Park
Marcuses
9 februari 2015 · 254 Inlägg

Hallå!
Mest för att ni ska få se att det inte är dött i garaget så gör jag en snabb uppdatering.
Som ni ser så helsvetsas det för fullt!
Har byggt fäste för stödlagret samt fixat växellänkaget.

https://www1.garaget.org/gallery/images/39/38662/38662-a9567f6986d283cbcce1dde2fc440561.jpg

Har även fått hem mina nav från PMM i vadstena som har borrat om dem till 5/108.

mvh//

Marcus Stenmark
Volvo Amazon t5 Projekt:
https://www.garaget.org/forum/viewtopic … 01294&
Hypnotic Garage : Garagehäng Podcast : Mantorp Park
Marcuses
13 februari 2015 · 254 Inlägg

Hallå,
En liten uppdatering som vanligt smile

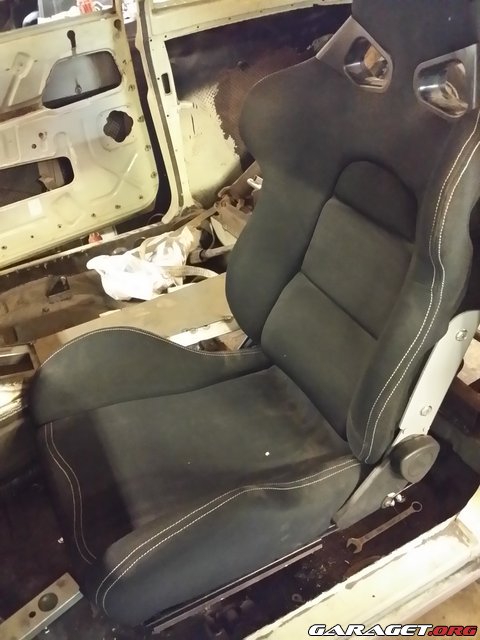

Jag har nu byggt fästen för förarstolen och även snickrat ihop växellänkaget.

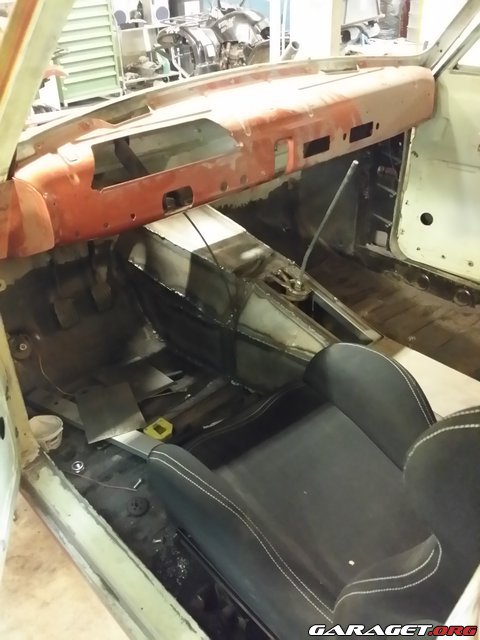

Växelspaken som ni ser på bilen ska moddas lite men ungefär så kommer det bli.

https://www1.garaget.org/gallery/images/39/38662/38662-27a0cd83886d448167cf41d23e9b4f3a.jpg

https://www1.garaget.org/gallery/images/39/38662/38662-c55b502467703c1de0fec37a4f14c887.jpg

Mvh//

Marcus Stenmark
Volvo Amazon t5 Projekt:
https://www.garaget.org/forum/viewtopic … 01294&
Hypnotic Garage : Garagehäng Podcast : Mantorp Park
Razzmouse
27 maj 2015 · 1 013 Inlägg

Riktigt fränt projekt!! big_smile
Men har det stannat av eller nänder de bara inget för tillfället? smile

Marcuses
31 maj 2015 · 254 Inlägg

Razzmouse skrev:
Riktigt fränt projekt!! big_smile
Men har det stannat av eller nänder de bara inget för tillfället? smile

Tackar! smile

Jag har en banbil jag bygger samtidigt, "tyvärr" eller vad man ska säga har den fått lite mer uppmärksamhet nu innan sommaren så jag kan köra lite på diverse event!

Amazonen står kvar där den gör och till sensommaren/hösten kommer det bli fullt ös på den över vintern! cool

// Mvh

Marcus Stenmark
Volvo Amazon t5 Projekt:
https://www.garaget.org/forum/viewtopic … 01294&
Hypnotic Garage : Garagehäng Podcast : Mantorp Park
Volvoknugge
31 maj 2015 · 404 Inlägg

Fint projekt
Följer

Alla kan inte köra Volvo
Alla kan inte va bäst
Marcuses
2 juni 2015 · 254 Inlägg

Volvoknugge skrev:
Fint projekt
Följer

Tackar! big_smile

Mvh//

Marcus Stenmark
Volvo Amazon t5 Projekt:
https://www.garaget.org/forum/viewtopic … 01294&
Hypnotic Garage : Garagehäng Podcast : Mantorp Park
