Audi A4 2.0 TSQ a.k.a "Audi R4" BlackOptic & Blackbox Edition

BlackOptic  - Byta alla krom-delar till svarta delar eller foliera dom svarta. Även ljusa-inrednings delar ska bli svarta

BlackBox - Ett eget utvecklat system för att styra bilens olika delar trådlöst. Detta inkluderar en Companion app i Smart Watch som agerar som kontrollpanel för att utföra funktioner i BlackBox'en.

Samarbete med
http://ar4.as3breeze.com/streetperformance.png

Senast redigerat av Deko (4 september 2016)

Deko
20 maj 2015 · 198 Inlägg
#2

Originalet
https://www1.garaget.org/gallery/images/195/194379/194379-5584954d706515b50c871b21329b65a2.jpg
https://www1.garaget.org/gallery/images/195/194379/194379-51873b1429df8f8b31b2af3423338672.jpg
https://www1.garaget.org/gallery/images/195/194379/194379-95d11c3571037d2af56ba9e9144327f0.jpg
https://www1.garaget.org/gallery/images/195/194379/194379-abfa5b31463966436b4363c94a109454.jpg

Deko
20 maj 2015 · 198 Inlägg
#3

Hela började med att tjejen fick mig att fixa nya sommarfälgar då bilen köptes utan såna
https://www1.garaget.org/gallery/images/195/194379/194379-bf0bcf70b05eef9da7beb3a3cb5d883b.jpg

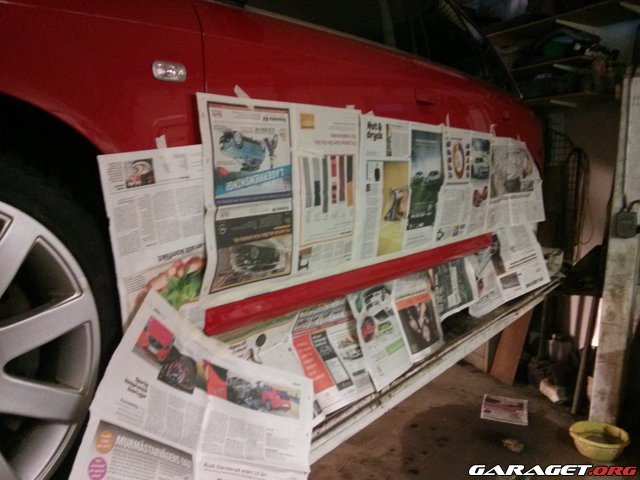

Fick bli lite plasti-dip här och var
https://www1.garaget.org/gallery/images/195/194379/194379-5fd6c64481bf0edf249e3a95d0921c19.jpg

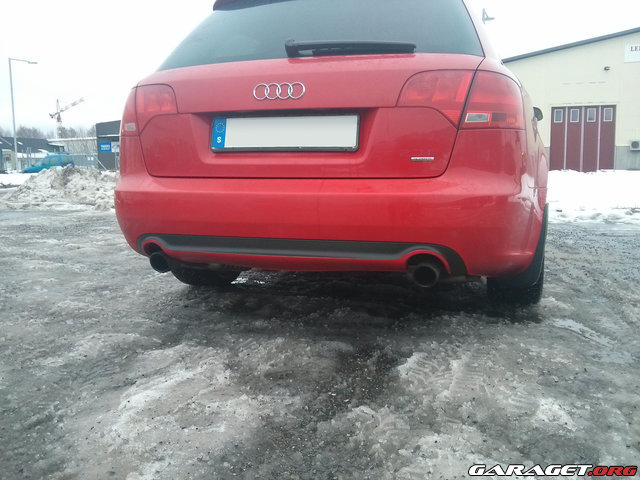

Älskade STCC difusern på B6 så försökte göra nåt liknande även på denna med lite dip
https://www1.garaget.org/gallery/images/195/194379/194379-7f7c6b612bf52fd94eb4c1e61c492b62.jpg

Kort o gott, dippen lossnade med OKQ8 avfettning så det var bara att riva och spara ihop lite för mattsvart folie (som numera sitter på)

Deko
20 maj 2015 · 198 Inlägg
#4

Såg för ett tag sedan på insta en röd RS4 B7 som hade "Black Optic" och jag föll för det, så mycket svart jag kunde hitta, skulle på.

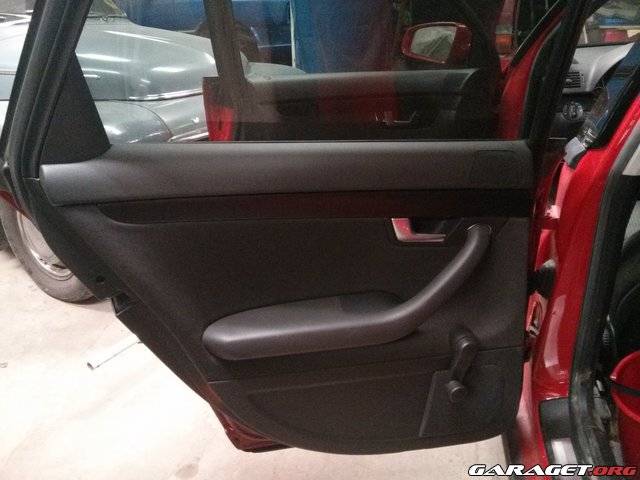

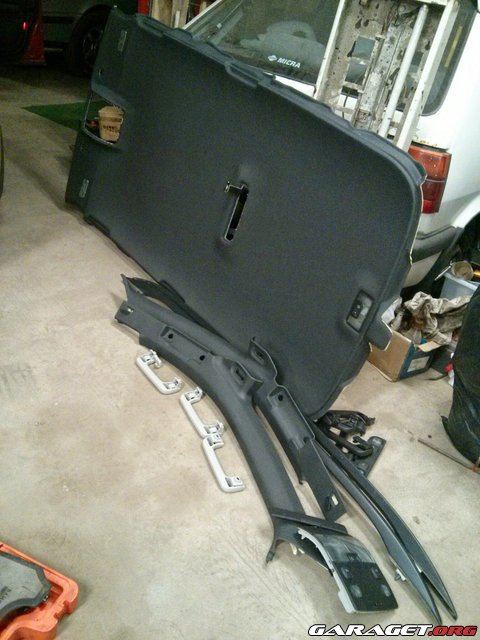

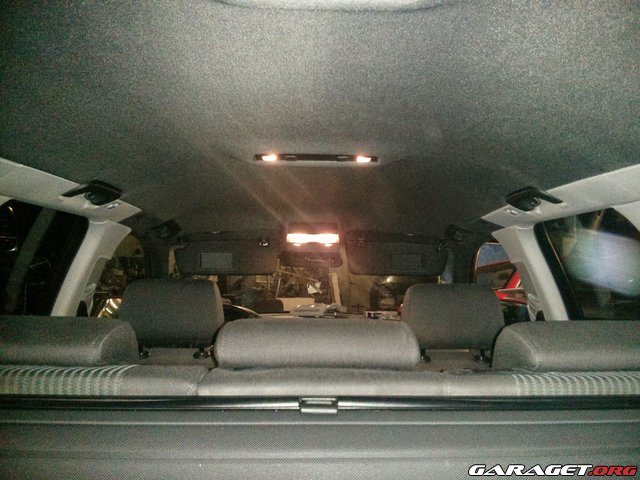

Fick sjukt bra deal på svart innertak o några delar (innertak, solskydd, backspegel och A-stolpar).

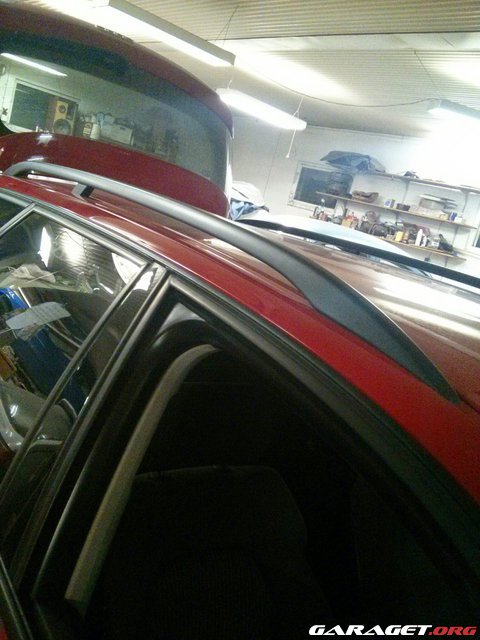

Med dessa åkte även svarta rails på samt lite dip på krom-lister runt rutorna. Dipen ska bort senare och ersättas med folie.

https://www1.garaget.org/gallery/images/195/194379/194379-3070623fbce5b00faf280944c70f253d.jpg
https://www1.garaget.org/gallery/images/195/194379/194379-49888338cc74a8e6b75144adbb2d0815.jpg
https://www1.garaget.org/gallery/images/195/194379/194379-1ef7bee9e13540528174610f271f8a37.jpg
https://www1.garaget.org/gallery/images/195/194379/194379-26e0761e32f1ac5da061e01fbed3eace.jpg
https://www1.garaget.org/gallery/images/195/194379/194379-1ca6c790ec4425a9671303296e5d2472.jpg

Deko
21 maj 2015 · 198 Inlägg
#5

Har sett ett par bilder från andra kontinenter där folk lackat lykt-reflektorer svarta, iom det här med "Black Optic"... Lätt, vi kör! smile
https://www1.garaget.org/gallery/images/195/194379/194379-9da9572803bd2af93d10b92cc09c84b7.jpg
https://www1.garaget.org/gallery/images/195/194379/194379-1716dd953bc4f0d16177e41b3256daef.jpg


Sen är ju RS4 grill en självklarhet men...
Helt jäkla sjukt att det inte finns någon replika alls till S-Line modeller. Letat ända sen jag köpte bilen, i alla kanter på nätet men inte hittat nån alls, då måste jag säga att jag faktiskt kan det här med internet wink
Det visa sig att för S-Line så är det dessvärre OEM RS4 grill som gäller (pga sline grill är lite högre), om man nu inte vill köpa RS6 och modifiera den. Här är länk till DIY för den som oxå är på jakt efter Honey-Comb http://nickscarblog.com/diy/how-to-fit- … ller-plate

Dessvärre känns inte det rätt för mig så jakten på OEM RS4 fortsatte.... men 7000 spänn för en sån... bara för en grill känns helt omänskligt, aldrig i livet.

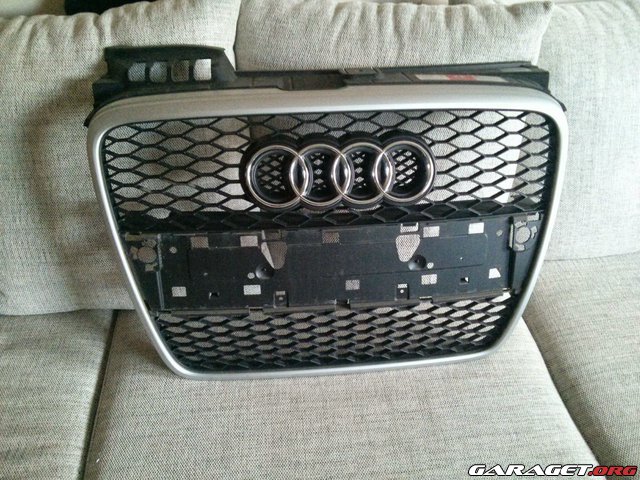

Hittade en privat person på AudiZine som sålde en OEM för 2000SEK i höstas så det kändes som att lite hopp fanns det.

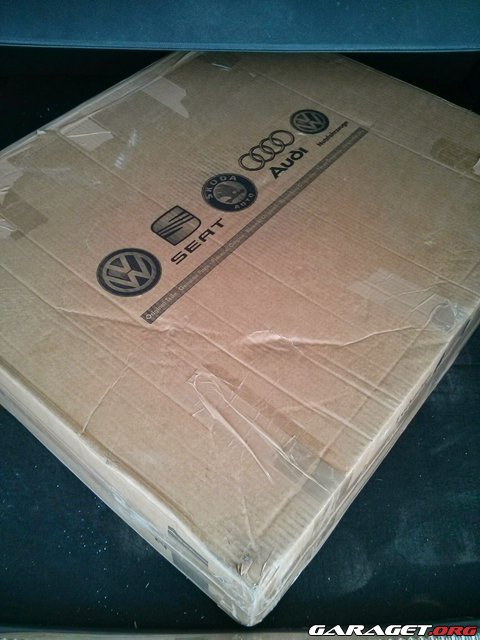

Slutligen hittade jag på Ebay en som sålde... det va bara o kasta sig på budgivningen 5 min innan avslut.

Säljarn ville inte skicka till Sverige så tacka gudarna för att man har familj i England big_smile

https://www1.garaget.org/gallery/images/195/194379/194379-a543eecea84682ae7377666ed1e5e84a.jpg
https://www1.garaget.org/gallery/images/195/194379/194379-0f41123983985ad68faa53e83446ee66.jpg

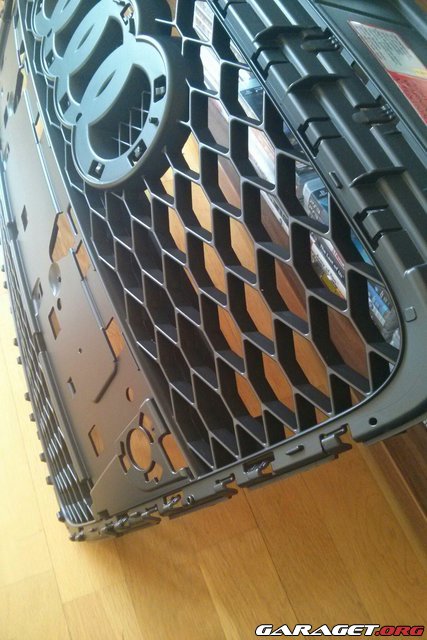

Visst är honey-comb snyggt, men inte när den är lika grå som min päls börjar bli... fram med färgburken!

https://www1.garaget.org/gallery/images/195/194379/194379-1a4e8891461ed97996b8fd61e655248c.jpg

Nu när man ändå är igång, lika bra o ta lite mer delar big_smile

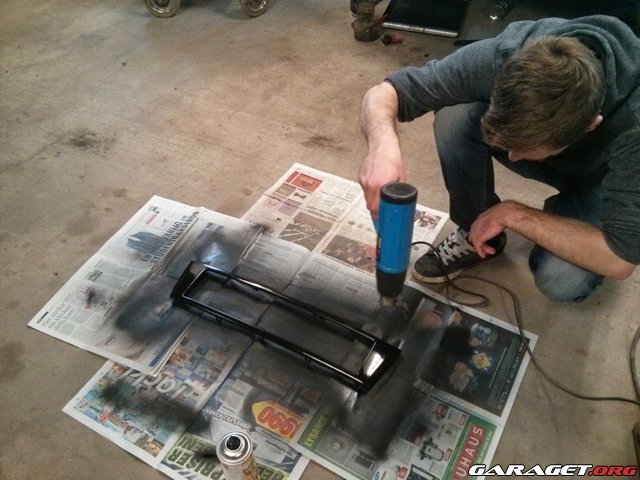

Ramen runt regnr
https://www1.garaget.org/gallery/images/195/194379/194379-57a6e42bd1f85ec65737f7bec0736389.jpg

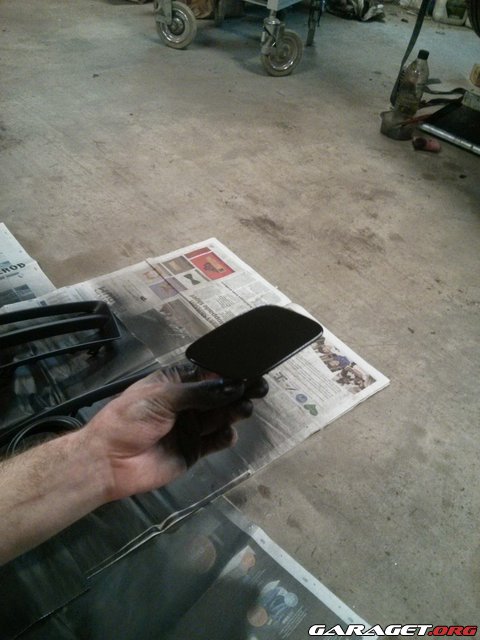

Spolarlocken, det trista är att så många audis liknar varandra så det känns inte som att det finns något unikt längre, så på med färgen bara
https://www1.garaget.org/gallery/images/195/194379/194379-44d057aad94ae342f661dea20f3f3ddd.jpg

Deko
21 maj 2015 · 198 Inlägg
#6

Allt efter detta så insåg jag att jag hade ju RS4-emblemet kvar...
Kasta den vill jag INTE, och lägga den på grillen går ju inte heller... inte på en 2.0TS tongue

https://www1.garaget.org/gallery/images/195/194379/194379-2297ccf254150fafb3da4e01d3e67dd0.jpg

Fick smått snilleblixt där o insåg... R för Röd och A4 För 4 så bort med S, S4 är ju upptaget redan som OEM.
Lite pyssel med skalpellen, tunga lyft med bokstäver, superlim och svart färg så vart det R4 smile



Nu börjar hon se lite annorlunda ut än i början smile
https://www1.garaget.org/gallery/images/195/194379/194379-c3755fc2213a5d62717a116fde1401c1.jpg
https://www1.garaget.org/gallery/images/195/194379/194379-e57c6fe4bafb412a94c13f1e7741231c.jpg

Deko
21 maj 2015 · 198 Inlägg
#7

Ganska länge har jag haft i tankar på att göra nåt annorlunda med bilen, många  bygger motorer och mekaniska delar och många pysslar med utseende och eventuellt ljud.

Som programmerare så går tankar hårt i banor vad kan jag göra med henne som inte är så vanligt...
Senaste veckor har jag haft några ideer som jag förfinar och även testar i mindre skala för att se hur pass enkelt / svårt det kan komma att bli i/med bilen...

Deko
21 maj 2015 · 198 Inlägg
#8

Nu kommer det spåra ur rejält cool

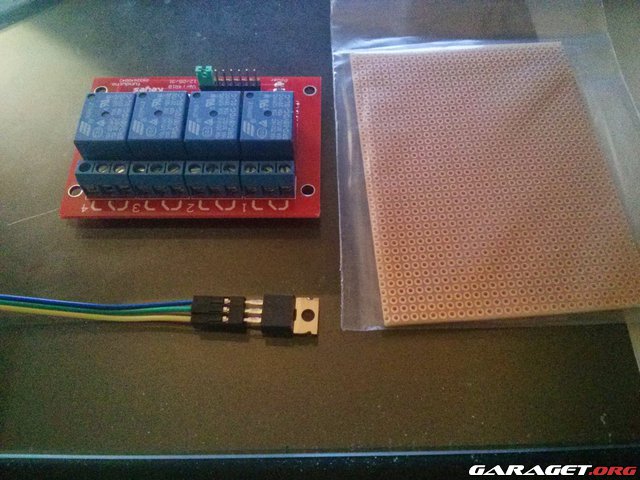

Förrgår så vart det att åka till Elfa samt Kjell & Co för att handla lite delar...

5 st N-kanals transistorer
4 PCB kort
1 relä-set med 4 reläer
https://www1.garaget.org/gallery/images/195/194379/194379-ad3abf88a10aa44eaa2d7a826799d7e9.jpg


Ideer flödar... fram med allt annat lull lull som ligger

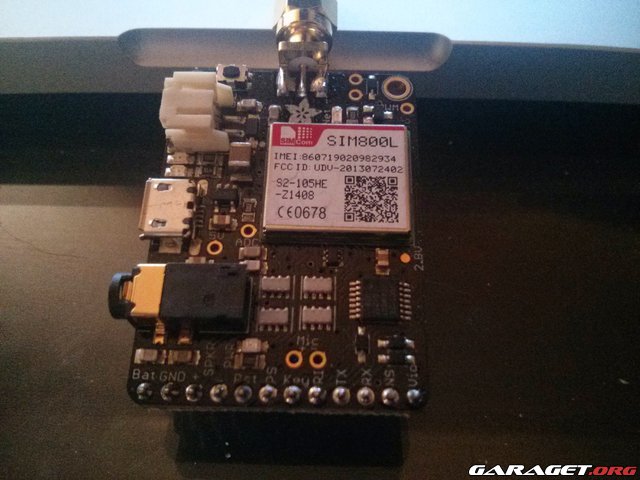

Krets för SIM, för sändning / emot tagning av SMS, ringning av samtal samt internet anslutning
https://www1.garaget.org/gallery/images/195/194379/194379-2e7525d553bf04192379b41f2ce6f02c.jpg

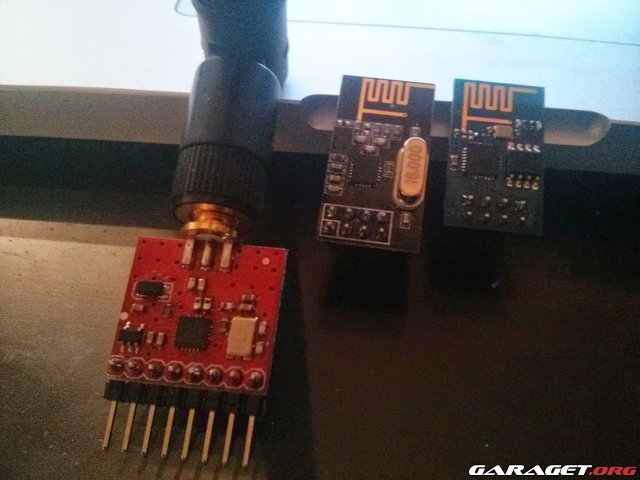

NRF och  WiFi chip
https://www1.garaget.org/gallery/images/195/194379/194379-076c59e8cb1a5e877ea870ebf3bd3bd2.jpg

Och en Mastermind som förmodligen kommer driva alla dessa komponenter
https://www1.garaget.org/gallery/images/195/194379/194379-2a822bf167ef0747beceb1b1fdfab27d.jpg

Har lite annat lull liggande så som XYZ-sensor, rörelse detector, ljussensor, gassensor, temperatur mätare.

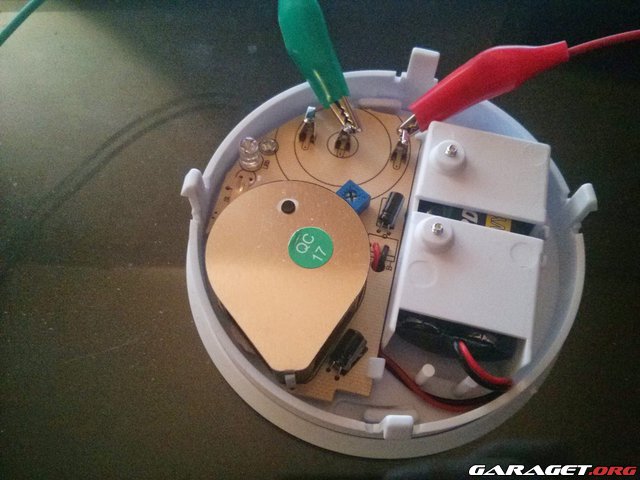

Kan nog komma bli en rök detektor i bilden oxå
https://www1.garaget.org/gallery/images/195/194379/194379-9d9cb038d379b58f79e114f88b60301e.jpg

Vad det gäller rök detektorn så började alla ideer (ovan) därifrån, efter ganska många om o men samt tester så visade sig rökdetektorn fungera rätt bra i vissa områden.
Referens: https://www.youtube.com/watch?v=E4yMd5-yrnw

Nu har arbetet börjat smått med tester och än så länge har det gått bra, få se vad som kommer upp här näst.

Deko
21 maj 2015 · 198 Inlägg
#9

måste börja nånstans , papper penna o fritzing big_smile
https://www1.garaget.org/gallery/images/195/194379/194379-4f4c708078eb3c74a6b9fa02f35de8c8.jpg

Deko
22 maj 2015 · 198 Inlägg
#10

Spenderade igår ganska exakt 14h på att försöka få igång första funktionen, vilket är styra fönstren.

Det jag vill åstadkomma är

* Hissa ner rutan, F och P sida
* Hissa upp rutan, F och P sida
* Hissa automatiskt upp rutan:
- när tändningen slås av
- bilen låses


Smått hakat upp mig på hissa rutorna, signalen går fram och kontakten sluts men 60% av tiden svajar kontakt brytningen.

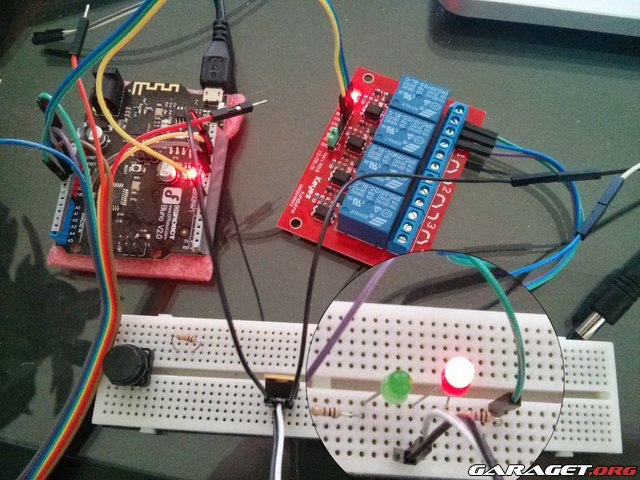

Här är lite simulerings bilder för den visuella nörden:

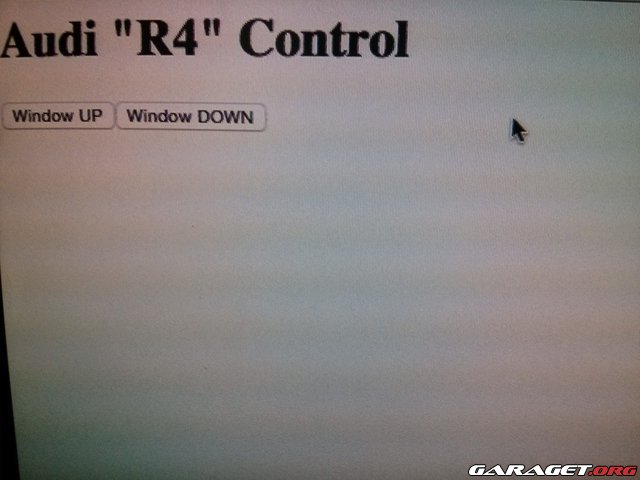

Simpel webb för att kontrollera rutan
https://www1.garaget.org/gallery/images/195/194379/194379-1cf1545fe709d85373eb576f9d140f63.jpg

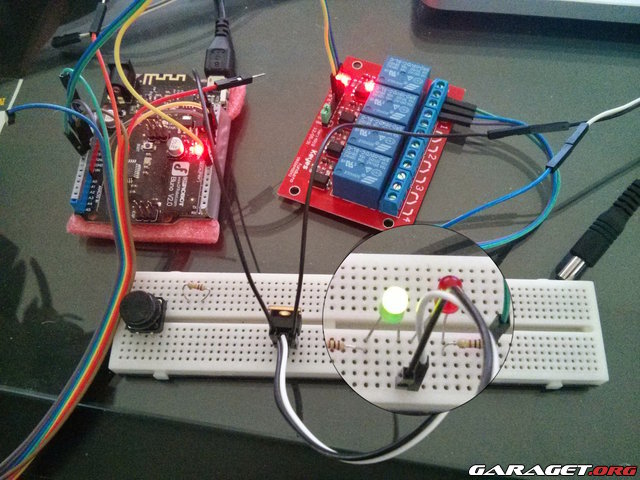

Principen är samma, när lampan tänds så sluts kontakten  och när den slocknar så avbryts den.
Röd indikerar "hissa upp"
Grön indikerar "hissa ner", per automatik så ska "default" läge vara på hissa upp så om av nån anledning det skulle komma signal så kör den inte ner rutan tongue

https://www1.garaget.org/gallery/images/195/194379/194379-31445ce7cf7e11bdb3cb3ec31afb943f.jpg

https://www1.garaget.org/gallery/images/195/194379/194379-910a5167a875acbd62ce8d210e875a5b.jpg

Deko
22 maj 2015 · 198 Inlägg
#11

Uppdaterar även med en liten video



Responsen är helt okej för o vara WiFi, dock ska ODB2 Bluetooth enheten kopplas in senare.
Då blir det eventuellt BT koppling istället som är lite rappare i responsen...

To be continued...

Senast redigerat av DDeko (22 maj 2015)

Unleash
22 maj 2015 · 369 Inlägg
#12

följer!

Vorsprung durch technik
Nordicaudi.com
Nascom.se
Deko
23 maj 2015 · 198 Inlägg
#13

Unleash skrev:
följer!

grymt!
hoppas projektet erbjuder nöje smile

Deko
23 maj 2015 · 198 Inlägg
#14

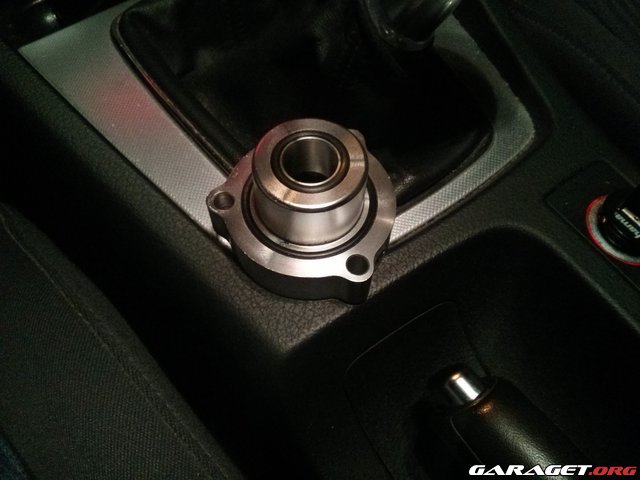

Vart o köpte öppen dump igår av en bekant för lite mer oljud i bilenhttps://www1.garaget.org/gallery/images/195/194379/194379-bb4c3ab208e8a65fadc45921d1b9b3b6.jpg

Vissa har lyckats köra med den utan att bilen går som skit, så det blir art vänta o se hur länge jag kan göra det. Eventuellt blir det att hitta på en lösning för att stänga den, bäst om den vare trådlös men kan bli knepigt att lösa. återstår att notera bilens beteende innan jag ger mig i allt för djupa vatten.

Senast redigerat av DDeko (23 maj 2015)

Deko
24 maj 2015 · 198 Inlägg
#15

folierat även lite lister
https://www1.garaget.org/gallery/images/195/194379/194379-eb1e5aa08a8185e82a88872976af02ef.jpghttps://www1.garaget.org/gallery/images/195/194379/194379-21f88391439ebfdde76f22cc2706f1b9.jpghttps://www1.garaget.org/gallery/images/195/194379/194379-0c5340edb243f2c7aa1c134b8a1f5283.jpg

Deko
27 maj 2015 · 198 Inlägg
#16

vart lite mera icke elektroniskt jobb med bilen i 2 dagar, fick nedslag på ena bakbromsen samt toningen som sabbar reflexer.

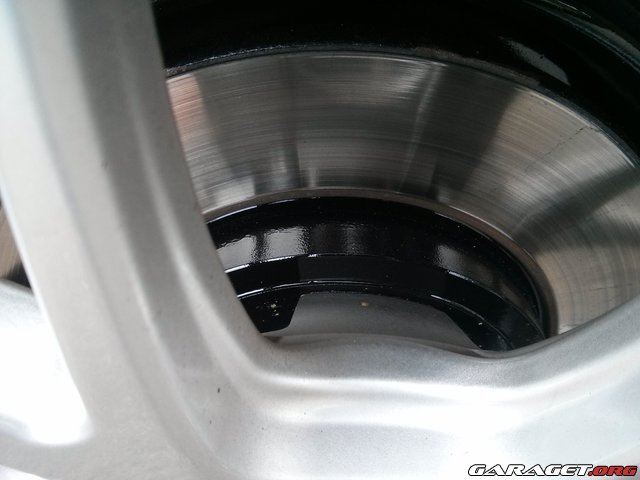

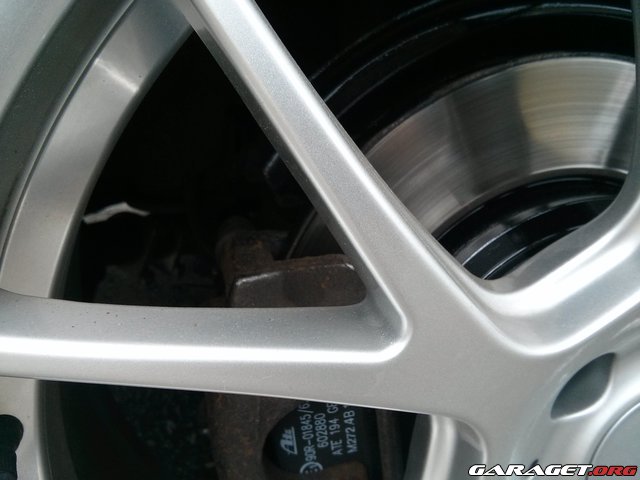

bromsar fick nya klossar, såklart, men passade på att fräscha upp öken o skivan inför ännu en målning. fick bli svart på skivan men öken ska bli röda lite senare.

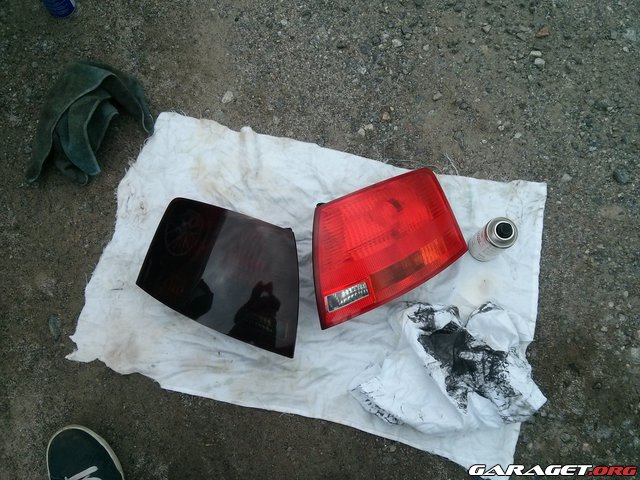

o tacka gud för besiktningen som tvinga mig ta bort toningen på baklampor, tyckte ändå dom va för mörka men orkade aldrig göra nåt åt det förrns nu
https://www1.garaget.org/gallery/images/195/194379/194379-f191d4af9696ffc1ce18a9f4ce0478a1.jpg
https://www1.garaget.org/gallery/images/195/194379/194379-2f748bc7dd50ff5cb2835eb7760ea534.jpg
https://www1.garaget.org/gallery/images/195/194379/194379-303445fa0c1a6c66309e24a919e7cf6c.jpg

Deko
27 maj 2015 · 198 Inlägg
#17

den elektroniska utvecklingen gå sakta framåt.
köpt mer komponenter för kopplingar samt testat div lösningar för den trådlösa delen och nu tror jag att jag är redo att testa funktioner i 12V.

eventuellt kan jag behöva lite andra saker men låter den smällen komma när den kommer.


ska försöka få lite mer gjort så jag eventuellt kan koppla in alpha versionen i bilen inför lördagens grill som jag även ska försöka hinna till smile kolla göra in inbjudan

http://xn--stockholmsbiltrffar-uwb.se/e … are-lugnt/

kanis
28 maj 2015 · 71 Inlägg
#18

Detta ovanliga måste vi följa!
Lite nyfiken på det du bygger, vad är själva tanken med att du ska köra ner rutorna? är tanken att du vill styra olika funktioner genom mobiltelefonen?
Gillar starkt rs4 grillen lite sugen att få tag på en sådan själv men det verkar inte varar det lättaste tyvärr hmm

Deko
28 maj 2015 · 198 Inlägg
#19

kanis skrev:
Detta ovanliga måste vi följa!
Lite nyfiken på det du bygger, vad är själva tanken med att du ska köra ner rutorna? är tanken att du vill styra olika funktioner genom mobiltelefonen?
Gillar starkt rs4 grillen lite sugen att få tag på en sådan själv men det verkar inte varar det lättaste tyvärr hmm

Hehe tack smile
Alltid kul när man skapar ett intresse
Till o börja med så kommer det vara såna basic saker som styra rutor och lås... men i 2 år har jag smyg planerat på detta och bestämde mig att bygga ett BlackBox.
Kort o gott ska BB ge mig möjlighet att logga bilens data som jag sen kan få ut på ett grafiskt sätt. Bygger även med WiFi hotspot så att vem som helst ska kunna ansluta till denna hotspot och få data från bilen (det är mest show grej)
Det ska även agera som ett larm box och kommunikationsbox.

Tanken är att ha den i tjejens projekt bil men jag börjar med min egen som försökskanin. Sen när allt är relativt klart ska våra bilar även kommunicera med varandra. Ex om enas "larm" går av så gör även den andras. Mest för att våra parkeringar är så att jag kan se min bil från fönstret i garaget men inte hennes.

Sen kommer det alltid komma nya ideer under utvecklingen så vi får se var den slutar tongue


Ja Rs4 grill är ett måste ju nästan hehe... Den gör mycket på bilen, just pga att dom är "sällsynta" pga dess höga kostnad. Får man tag i en för billigare peng så har man gjort ett kap. Håll utkik på ebay efter begagnade, lika så på AudiZine forumet, där jag sett några dyka upp då och då.

Senast redigerat av DDeko (28 maj 2015)

Deko
31 maj 2015 · 198 Inlägg
#20

Nu kommer en lite rejälare uppdatering för den som följer mitt BlackBox projekt...

Projektet tog en vändning. Förr hade jag tänkt att ha control appen i telefonen men det ändrades nu  förrgår...

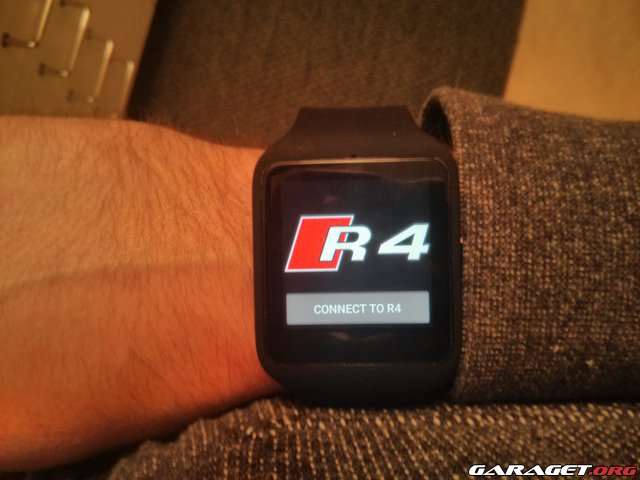

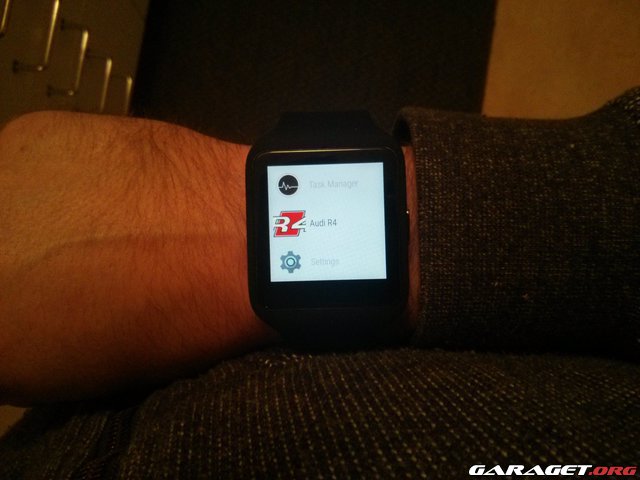

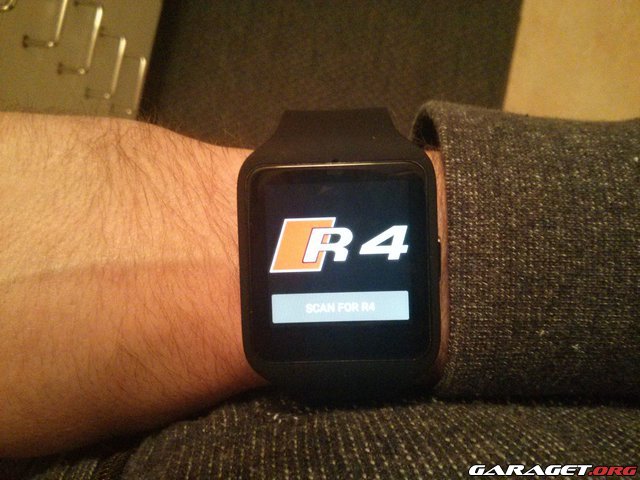

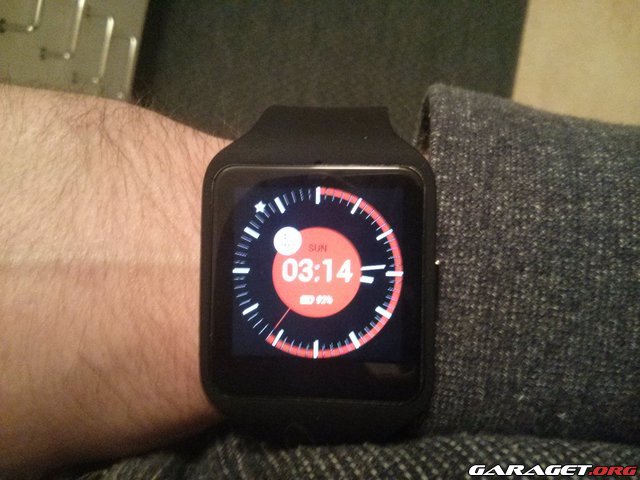

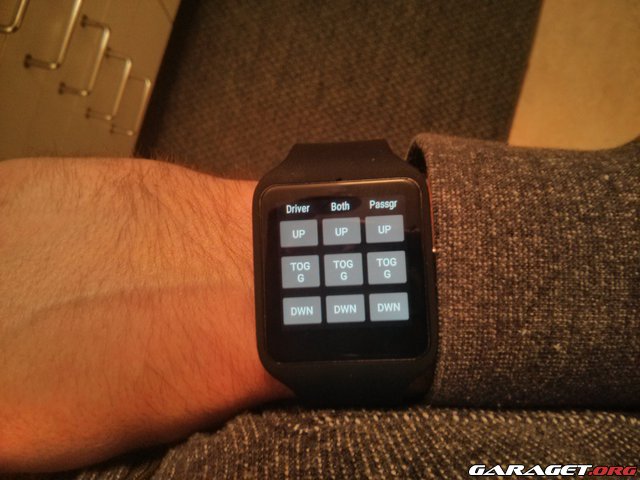

Ända sen införskaffandet av denna nya pryl kalla den för R4C ( c för Companion) så har jag suttit o kodat för fullt...

https://www1.garaget.org/gallery/images/195/194379/194379-c9b32eaa645aaff9bfb5c3140214ee9f.jpg
https://www1.garaget.org/gallery/images/195/194379/194379-6610be7146af1b8194b19818ce36e7fc.jpg
https://www1.garaget.org/gallery/images/195/194379/194379-2a4717a635d699f461129eb47bf7db6a.jpg
https://www1.garaget.org/gallery/images/195/194379/194379-e96e17287052a3da25473c56a0cfee3d.jpg
https://www1.garaget.org/gallery/images/195/194379/194379-662468563aecade25f54541b64b9c5f8.jpg
https://www1.garaget.org/gallery/images/195/194379/194379-7655cd250e04f208c30c46f937a7852f.jpg

Tanken va att komma iväg igår (lördag) till garaget för lödning och kretskortsbygge (ett eget kort som ska kontrollera bilens delar) men appen drog iväg på tiden så det va bara att skita i garaget.

Just nu så gör inte R4C så mycket:
- Söker efter kontrollenhet
- Ansluter till enheten
- Skickar kommandon till enheten

Har testat den lite smått bara, förlitar mig helt på  mina tidigare tester med led lampor o sånt att alla bitar och kablar ska lira som tänkt.

Det är mycket kvar att göra, men nånstans måste man börja... och som alltid kommer det alltid komma vändningar man inte räknat med från början.
