OBS, Detta projekt har pågått under en längre tid och planerna har förändrats lite med tiden, men jag har kvar alla bilder från början. Vissa saker man byggde för länge sen vart man inte nöjd med och det har byggt om.
// Marcus 2018-02-20


Heyo!
Det var ett tag sedan jag skrev av mig här på garaget om vad jag styr med i mitt garage men jag tänkte att alltid är det någon som är intresserad av mitt bygge samt har idéer hur mitt kan bli bättre .. eller man kanske tillochmed kan hjälpa nån som bygger nått liknande.
( Tidigare bygge som inte heeeelt kom hela vägen: http://www.garaget.org/forum/viewtopic.php?id=267562 )

Det är alltså en Volvo Amazon -67 som org hade b18 med M40 låda men numera kommer få en B230FK, Bmw ZF låda, 4link upphängd 240 bakaxel.
Tanken med hela detta är att den skall SFRO besiktas och kunna gå på vägen helt enligt konstens alla regler.

Bygget började för mer än ett år sedan, då jag och en polare tog en hel helgs tur från Linköping till Robertsfors med släpkärra. Letade ett bra tag efter ett chassi som var helt rostfritt och tillslut hittade jag den smile
https://www1.garaget.org/gallery/images/39/38662/38662-047c53eebf442d780dbcbe80ff5091b2.jpg

Hemma i garaget efter många mil på vägen.
https://www1.garaget.org/gallery/images/39/38662/38662-0da278c1a7d291acec10d2a17d9b4cab.jpg

https://www1.garaget.org/gallery/images/39/38662/38662-efbc53871a9512e74f5d8858960c5aa6.jpg

Började med att riva ur den lite halvsunkiga motorn:
https://www1.garaget.org/gallery/images/39/38662/38662-bb19ec61b54145590ad42856b008ce7e.jpg

Beställde en bmw zf låda från LMR, omsvetsad för rakställd b230:
https://www1.garaget.org/gallery/images/39/38662/38662-54cb4c927ec87914641fe6e6e4799d4b.jpg

https://www1.garaget.org/gallery/images/39/38662/38662-6a76eee35e51678137160ad97687a1ae.jpg

Fick tag på ett par reäla bromsar som ska hjälpa lite bättre innan kurvorna:
https://www1.garaget.org/gallery/images/39/38662/38662-3a75e158adb612363227a91016fa5d09.jpg

https://www1.garaget.org/gallery/images/39/38662/38662-7e829c7af074cea45f64855b542c22cc.jpg

Ett stycke bakaxel som inte riktigt kommer hålla måttet:
https://www1.garaget.org/gallery/images/39/38662/38662-9b01a41d6b91a2bcc7ad776db5862bcc.jpg

https://www1.garaget.org/gallery/images/39/38662/38662-c5715ca0f05fb0d01a862dba9c856b6b.jpg

Dags att börja måtta i motorn och bygga fästen:
https://www1.garaget.org/gallery/images/39/38662/38662-218ad7b186175db12605ff43f778f699.jpg

https://www1.garaget.org/gallery/images/39/38662/38662-3842231ada83459da48e7165707159df.jpg

Mina TILLFÄLLIGA fästen, Dessa kommer jag inte köra med, de är mer en mall hur jag ska bygga något starkare och snyggare:
https://www1.garaget.org/gallery/images/39/38662/38662-e32620420450fb3e99b10166a96d2661.jpg

https://www1.garaget.org/gallery/images/39/38662/38662-c083b4a33605be0f3e9dbbd6f05776b1.jpg

Där står motorn för sig själv:
https://www1.garaget.org/gallery/images/39/38662/38662-b60d67b7c889463706d7c350a7591ebf.jpg

https://www1.garaget.org/gallery/images/39/38662/38662-4e26d4a12533f0dd1595279cbe295c60.jpg

Omsvetsat tråg för rakställning, Fula svetsar men det är tätt iallafall:
https://www1.garaget.org/gallery/images/39/38662/38662-09da4c7a0fe93a4592287c14c792f3da.jpg

Snyggar till motorrummet lite, obs brun ful grundfärg:
https://www1.garaget.org/gallery/images/39/38662/38662-9a308b05a519e7eaeac945ae93582542.jpg

https://www1.garaget.org/gallery/images/39/38662/38662-285e6d1d02cac22610dd3107fd5d76f9.jpg

4Link kittet till bakvagnen:
https://www1.garaget.org/gallery/images/39/38662/38662-35a46e8b28baf4e893ff2f337345aee5.jpg

En volvo bakaxel som ser allt annat än fin ut:
https://www1.garaget.org/gallery/images/39/38662/38662-05e649f3bf67978e44cb17df977ccad4.jpg

Efter lite jobb så ser den bättre ut iallafall och 4link fästena är på punktade på plats:
https://www1.garaget.org/gallery/images/39/38662/38662-c5f57511642b61887517bdbb1184817c.jpg

Fästena i chassiet punktade på plats:
https://www1.garaget.org/gallery/images/39/38662/38662-a3bf38b05dbd2c999fa9e7e4b57052bf.jpg

https://www1.garaget.org/gallery/images/39/38662/38662-32b738500dd2f9d299415c8a58c19f1c.jpg

https://www1.garaget.org/gallery/images/39/38662/38662-a76924ada4c148aa36be0a54764d989b.jpg

Började snickra på min kardantunnel:
https://www1.garaget.org/gallery/images/39/38662/38662-2583efa7d611ca237ca12d2c299f5266.jpg

Bakre coilsar på G:
https://www1.garaget.org/gallery/images/39/38662/38662-fffba50ac2b4b99dac9fc1e07098ee93.jpg

En mall för att kunna se vart de ungefär ska hamna:
https://www1.garaget.org/gallery/images/39/38662/38662-4e00ba9a6b4c61a1f54fdb9d07269ea9.jpg

Nu börjar vi punka ihop stötdämpartornen:
https://www1.garaget.org/gallery/images/39/38662/38662-73a1ee0ab203dd3fc9f3f2688e8735da.jpg

https://www1.garaget.org/gallery/images/39/38662/38662-223c598e8ce995859d6e3151ee1cfd7a.jpg

https://www1.garaget.org/gallery/images/39/38662/38662-1d3de887c874252079e76ac0175d9081.jpg

https://www1.garaget.org/gallery/images/39/38662/38662-9136e67a46822ab706c21072375d7327.jpg

Låter som vanligt bilderna tala mycket för sig själva...

PS. Jag vet att jag är kass på att svetsa så det är ingen som behöver kommentera om det wink .. det är inte jag som helsvetsar allt sen. roll

Kommer uppdatera lite då och då när jag känner för det.. det är ett långtidsprojekt så ibland händer det mycket och ibland inget alls!

Det va allt för denna gång!
Mvh//

Senast redigerat av Marcuses (20 februari 2018)

Marcus Stenmark
Volvo Amazon t5 Projekt:
https://www.garaget.org/forum/viewtopic … 01294&
Hypnotic Garage : Garagehäng Podcast : Dual M TV : Mantorp Park
Marcuses
17 januari 2015 · 250 Inlägg

Tack boys! cool

Ett förtydligande!
Även fast det står AlfaRomeo på bromsarna så kan jag säga att de är identiska med volvo R bromsar. wink

Mvh//

Marcus Stenmark
Volvo Amazon t5 Projekt:
https://www.garaget.org/forum/viewtopic … 01294&
Hypnotic Garage : Garagehäng Podcast : Dual M TV : Mantorp Park
Marcuses
18 januari 2015 · 250 Inlägg

Igår vart det en helkväll i garaget då det byggdes för fullt!
Polaren helsvetsade nästan hela bygget och jag jobba med vinkelharry.

En numera helsvetsad bakaxel:
https://www1.garaget.org/gallery/images/39/38662/38662-30920ac7b8b2fdaee0fed6348c3a99e3.jpg

Förstärkte med ett kryss stag:
https://www1.garaget.org/gallery/images/39/38662/38662-8d313a1698c43d3048bcb01eb1dcf9cd.jpg

https://www1.garaget.org/gallery/images/39/38662/38662-68cd1004beffabf6339a10708a95219d.jpg

https://www1.garaget.org/gallery/images/39/38662/38662-58566cd9045ab9b6aba064c4b3e30fc3.jpg

Ska snart beställa hem halvbur samt de coilovers jag ska ha, så lite mer finns det kvar att göra innan bygg besikting smile

Mvh//

Marcus Stenmark
Volvo Amazon t5 Projekt:
https://www.garaget.org/forum/viewtopic … 01294&
Hypnotic Garage : Garagehäng Podcast : Dual M TV : Mantorp Park
Marcuses
20 januari 2015 · 250 Inlägg

Baldrik skrev:
Kul! Det här ska följas!

Tackar! smile

Chaoticc skrev:
Hur fasen ska ja hinna med mina egna saker när det har vart så förbannat skoj nu då mackan smile Ja tror de kommer bli alla tiders det här , så får ja gå lite nuts med svetsen med ^^

Haha, jovars vi får hjälpas åt med dina byggen sen med Sailorboii!
Ska se till att beställa hem mer material som du kan svetsa sen cool

Mvh//

Marcus Stenmark
Volvo Amazon t5 Projekt:
https://www.garaget.org/forum/viewtopic … 01294&
Hypnotic Garage : Garagehäng Podcast : Dual M TV : Mantorp Park
Marcuses
25 januari 2015 · 250 Inlägg

En kort update,
Just nu helsvetsas det och så väntar vi på lite delar cool

Såhär blir kardantunneln, ska bara klä den med lite plåt,
https://www1.garaget.org/gallery/images/39/38662/38662-0c3e4a0da718c3d5d66b48cd4f398417.jpg

Mäter ut med kartong innan jag skär till någon plåt,
https://www1.garaget.org/gallery/images/39/38662/38662-990f2a31e67144a3e438299fdaa37054.jpg

Har även provmonterat instrumentbrädan för att se om det är något jag bör tänka på när jag bygger,
https://www1.garaget.org/gallery/images/39/38662/38662-2993ba45a82df2d17b83687d7412e9ff.jpg

Mvh//

Marcus Stenmark
Volvo Amazon t5 Projekt:
https://www.garaget.org/forum/viewtopic … 01294&
Hypnotic Garage : Garagehäng Podcast : Dual M TV : Mantorp Park
Marcuses
29 januari 2015 · 250 Inlägg

Hallåå,
Passade på att låna polarens plasma igår och skar ut alla plåtar till kardantunneln.

https://www1.garaget.org/gallery/images/39/38662/38662-e6c316f9bb37bcf199881f645a43bb98.jpg

Mvh//

Marcus Stenmark
Volvo Amazon t5 Projekt:
https://www.garaget.org/forum/viewtopic … 01294&
Hypnotic Garage : Garagehäng Podcast : Dual M TV : Mantorp Park
Marcuses
29 januari 2015 · 250 Inlägg

Oggart skrev:
Prem! snyggt jobb smile

Tackar tackar smile

Mvh//

Marcus Stenmark
Volvo Amazon t5 Projekt:
https://www.garaget.org/forum/viewtopic … 01294&
Hypnotic Garage : Garagehäng Podcast : Dual M TV : Mantorp Park
Marcuses
9 februari 2015 · 250 Inlägg

Hallå!
Mest för att ni ska få se att det inte är dött i garaget så gör jag en snabb uppdatering.
Som ni ser så helsvetsas det för fullt!
Har byggt fäste för stödlagret samt fixat växellänkaget.

https://www1.garaget.org/gallery/images/39/38662/38662-a9567f6986d283cbcce1dde2fc440561.jpg

Har även fått hem mina nav från PMM i vadstena som har borrat om dem till 5/108.

mvh//

Marcus Stenmark
Volvo Amazon t5 Projekt:
https://www.garaget.org/forum/viewtopic … 01294&
Hypnotic Garage : Garagehäng Podcast : Dual M TV : Mantorp Park
Marcuses
13 februari 2015 · 250 Inlägg

Hallå,
En liten uppdatering som vanligt smile

Jag har nu byggt fästen för förarstolen och även snickrat ihop växellänkaget.
Växelspaken som ni ser på bilen ska moddas lite men ungefär så kommer det bli.

https://www1.garaget.org/gallery/images/39/38662/38662-27a0cd83886d448167cf41d23e9b4f3a.jpg

https://www1.garaget.org/gallery/images/39/38662/38662-c55b502467703c1de0fec37a4f14c887.jpg

Mvh//

Marcus Stenmark
Volvo Amazon t5 Projekt:
https://www.garaget.org/forum/viewtopic … 01294&
Hypnotic Garage : Garagehäng Podcast : Dual M TV : Mantorp Park
Marcuses
31 maj 2015 · 250 Inlägg

Razzmouse skrev:
Riktigt fränt projekt!! big_smile
Men har det stannat av eller nänder de bara inget för tillfället? smile

Tackar! smile

Jag har en banbil jag bygger samtidigt, "tyvärr" eller vad man ska säga har den fått lite mer uppmärksamhet nu innan sommaren så jag kan köra lite på diverse event!

Amazonen står kvar där den gör och till sensommaren/hösten kommer det bli fullt ös på den över vintern! cool

// Mvh

Marcus Stenmark
Volvo Amazon t5 Projekt:
https://www.garaget.org/forum/viewtopic … 01294&
Hypnotic Garage : Garagehäng Podcast : Dual M TV : Mantorp Park
Marcuses
2 juni 2015 · 250 Inlägg

Volvoknugge skrev:
Fint projekt
Följer

Tackar! big_smile

Mvh//

Marcus Stenmark
Volvo Amazon t5 Projekt:
https://www.garaget.org/forum/viewtopic … 01294&
Hypnotic Garage : Garagehäng Podcast : Dual M TV : Mantorp Park
Marcuses
3 juli 2015 · 250 Inlägg

DiezelMorran skrev:
kul projekt smile

Tackar! cool

// mvh

Marcus Stenmark
Volvo Amazon t5 Projekt:
https://www.garaget.org/forum/viewtopic … 01294&
Hypnotic Garage : Garagehäng Podcast : Dual M TV : Mantorp Park
Marcuses
10 juli 2015 · 250 Inlägg

aDedorsson skrev:
Jäklar! har helt missat detta bygge.  Ser jävligt schysst ut smile

Tackar! Ska bara se till att få lite fart i bygget nu igen! smile

// mvh

Marcus Stenmark
Volvo Amazon t5 Projekt:
https://www.garaget.org/forum/viewtopic … 01294&
Hypnotic Garage : Garagehäng Podcast : Dual M TV : Mantorp Park
Marcuses
27 december 2015 · 250 Inlägg

Hej på er alla!
Det har gått ett tag sen jag gjorde nått speciellt av flera anledningar, råkade gå och köpa mig en Supra MKIV samt så har jag jobbat en del på min drift missil... men nu har det börjat röra lite på sig iallafall!
Har beställt hem en halvbur från Finess samt så är bromsskivor fram på G hem så jag kan börja måtta in adaptrar till oken.
Hoppas jag kan börja mata upp lite bilder snart igen när det händer nått cool

Lutar mycket åt att det blir 16v istället för 8v .. lurar på't iallafall wink

Mvh//

Marcus Stenmark
Volvo Amazon t5 Projekt:
https://www.garaget.org/forum/viewtopic … 01294&
Hypnotic Garage : Garagehäng Podcast : Dual M TV : Mantorp Park
Marcuses
31 december 2015 · 250 Inlägg

Hej igen! cool

Fick hem skivorna härromdagen och började måtta och testa mig fram lite.

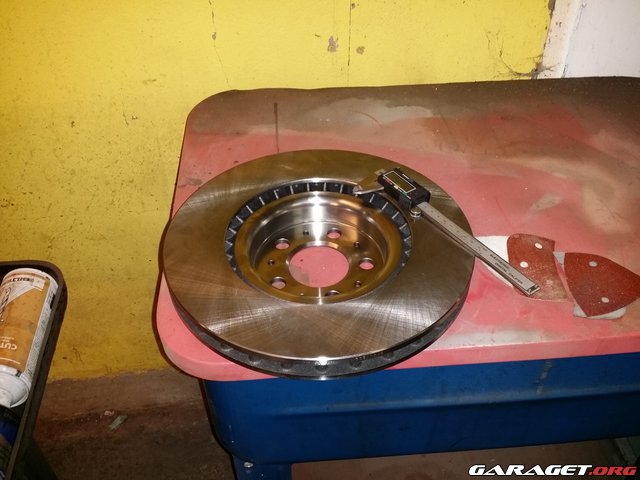

Detta är alltså volvos R-sport bromsar 330mm x 32mm.

https://www1.garaget.org/gallery/images/39/38662/38662-05463d604a65244d5e57f8a2effd50e1.jpg

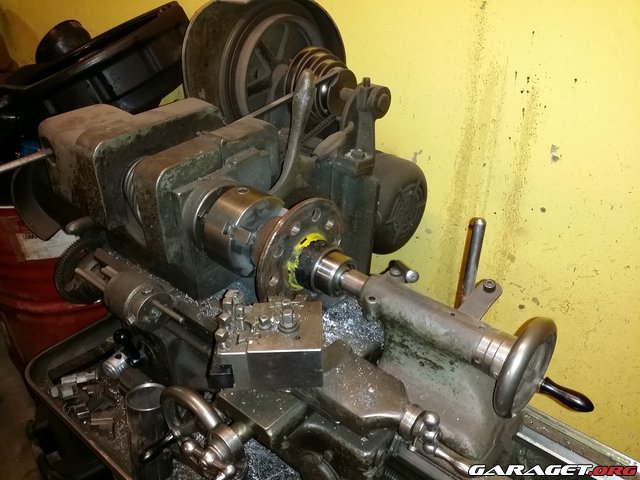

Ska man köra dessa så måste naven borras om till 5x108 hålbild, vilket PMM i Vadstena löste utan problem.
Sen måste man även svarva ner yttermåttet lite.

https://www1.garaget.org/gallery/images/39/38662/38662-f2aff7b2ab5584d215a9c44c2398e3bb.jpg

Insåg när jag provmonterade att dessa bromsar är väldigt stora.
Är väldigt sugen på att skaffa R ok och skivor bak med då de också är 330mm stora ... bara för att! lol

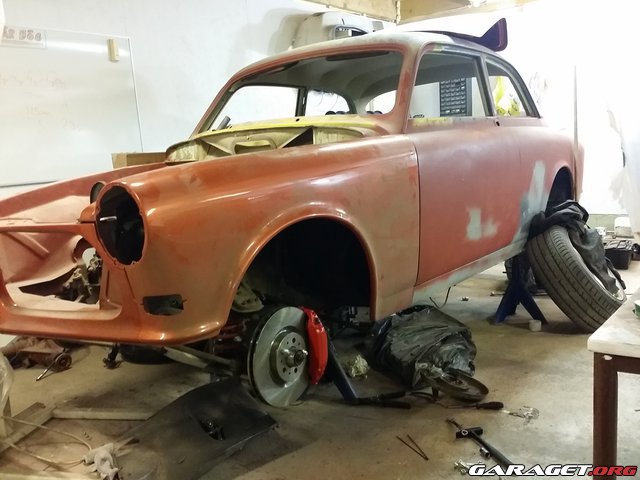

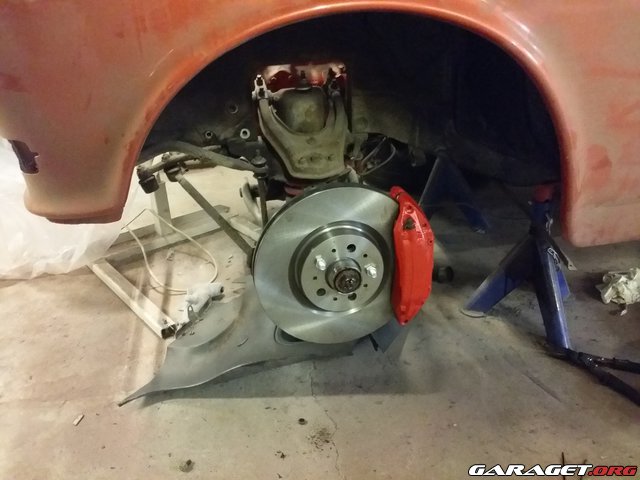

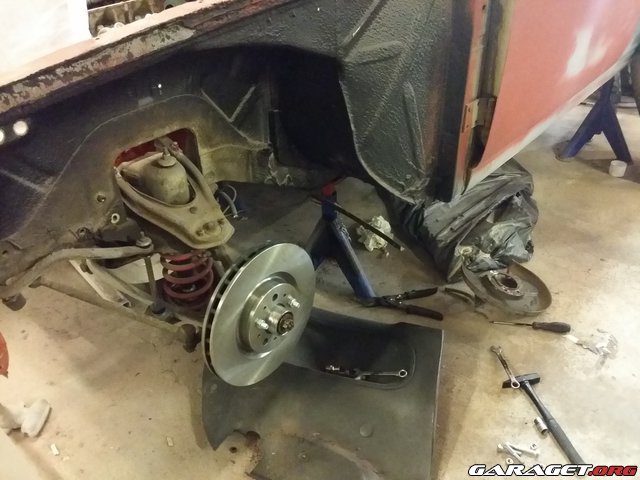

https://www1.garaget.org/gallery/images/39/38662/38662-6b46ccfc4e108fbf52f47eab319bdb3b.jpg

https://www1.garaget.org/gallery/images/39/38662/38662-577beba203937e9ecd00e31d0912e446.jpg

https://www1.garaget.org/gallery/images/39/38662/38662-5b396b6571758b29d25c54e615041cb6.jpg

Har inte gjort några adaptrar till oken än, nu hänger de bara i lite buntband bara för att se vart de ska hamna.

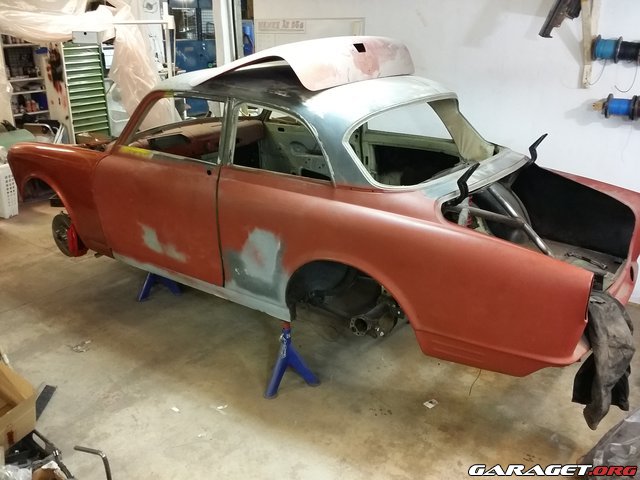

Tillslut en helhetsbild på na big_smile
Gott nytt år på er alla!

https://www1.garaget.org/gallery/images/39/38662/38662-9944db0f13306ad8bfb39c5cfc0ce5b1.jpg

mvh//

Marcus Stenmark
Volvo Amazon t5 Projekt:
https://www.garaget.org/forum/viewtopic … 01294&
Hypnotic Garage : Garagehäng Podcast : Dual M TV : Mantorp Park
Marcuses
3 januari 2016 · 250 Inlägg

klas_b skrev:
ser fint ut är de en 240 axel du använt? va köpte du kittet till 4 link?

Tackar! smile
Japp det är en 240 axel och 4-link kittet är köpt på Snowball ( http://www.snowball.se/ ) cool

Mvh//

Marcus Stenmark
Volvo Amazon t5 Projekt:
https://www.garaget.org/forum/viewtopic … 01294&
Hypnotic Garage : Garagehäng Podcast : Dual M TV : Mantorp Park
Marcuses
4 januari 2016 · 250 Inlägg

klas_b skrev:
har du tankar att regge? smile

Ja det är tanken att den ska rulla igenom SFRO och bilprovningen så jag får köra lagligt smile

Mvh//

Marcus Stenmark
Volvo Amazon t5 Projekt:
https://www.garaget.org/forum/viewtopic … 01294&
Hypnotic Garage : Garagehäng Podcast : Dual M TV : Mantorp Park
Marcuses
6 januari 2016 · 250 Inlägg

klas_b skrev:

Marcuses skrev:

klas_b skrev:
har du tankar att regge? smile

Ja det är tanken att den ska rulla igenom SFRO och bilprovningen så jag får köra lagligt smile

Mvh//

okej vi verkar ha rätt lika planer smile har du nån bild på buren? va de bara att svetsa dit stagen till bakaxeln? du får gärna skicka lite mer bilder och gärna direkt länk till kittet du köpte smile här eller i pm smile

Jag ska ut till garaget imorrn så kan jag ta lite bilder noga på hur jag har byggt!
Dock är det långt ifrån klart men jag kan skriva mer imorrn med bilderna hur jag tänkt osv smile

Mvh//

Marcus Stenmark
Volvo Amazon t5 Projekt:
https://www.garaget.org/forum/viewtopic … 01294&
Hypnotic Garage : Garagehäng Podcast : Dual M TV : Mantorp Park
Marcuses
9 januari 2016 · 250 Inlägg

Heey!

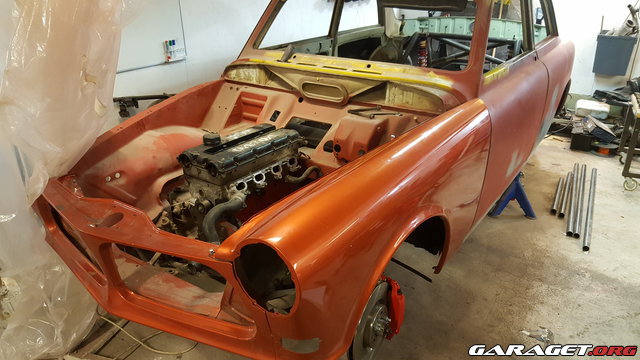

Var och hämta en pryl idag .. roll

https://www1.garaget.org/gallery/images/39/38662/38662-22d783ff9b201f3a846d6421b40f6027.jpg

..

ja .. det blir 16v smile

Mvh//

Marcus Stenmark
Volvo Amazon t5 Projekt:
https://www.garaget.org/forum/viewtopic … 01294&
Hypnotic Garage : Garagehäng Podcast : Dual M TV : Mantorp Park
Marcuses
9 januari 2016 · 250 Inlägg

aDedorsson skrev:
Den färgen som det är på framskärmen, ska du ha den sen? smile

Tjenare,
Nej det kommer jag inte ha, ska göra så min ser så org. ut som möjligt, så den blir sport röd smile

Mvh//

Marcus Stenmark
Volvo Amazon t5 Projekt:
https://www.garaget.org/forum/viewtopic … 01294&
Hypnotic Garage : Garagehäng Podcast : Dual M TV : Mantorp Park
Senast i forumet
Diskussionsforum
Projekt
Evenemang
